(c)　はんだ端子の取付け……図4・34による。

(d)　結線線端処理の色分け

ビニルチューブやビニルテープの色分けは下記の通りとする。

　

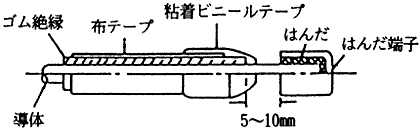

図4・34はんだ端子の取付け(例)

　

(i)　直流の場合

　

　

(ii)　交流の場合

　

　

(e)　特殊ケーブルの端末処理は、メーカーの指示に従うこと。

(4)　高周波同軸コネクタの取付け(図4・35参照)

使用される高周波同軸コネクタ類はメーカーの支給品で、その取付け方法は、メーカーの装備工事用図面等に記載されているのが一般的である。

(a)　参考例(CO₂形コネクタ、BNCプラグのオス型の場合)

ケーブル外被を7mmだけ切り取る。このとき、編組を傷つけないこと。編組を解きほぐし、誘電体を先端から3mmだけ切り取る。

解きほぐした編組の先端をつぼめ、締め付け金具、座金、ガスケット、クランプの順にケーブルに挿入する。

編組をクランプ上に折返し、切りそろえてケーブル中心導体に予備はんだ付けを行い、中心コンタクトのはんだ付けをする。このとき、中心コンタクトは誘電体とすき間のないようにし、また、熱によって誘電体を溶かさないように注意する。
