特に心線導体が細いケーブルに圧着端子を圧着する場合には、十分注意すること。必要により、心線導体を2重に折り返してから、圧着端子に圧着してもよい。

　

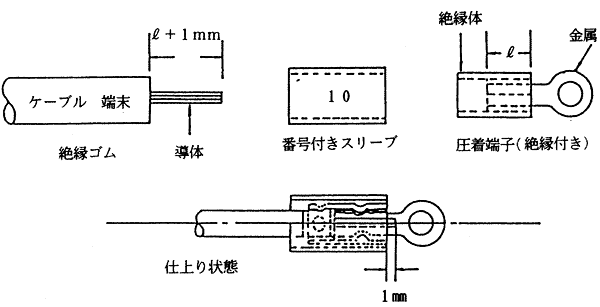

図4・32　圧着端子の取付け

　

(b)　裸圧着端子の取付け(例)

裸圧着端子を使用する場合は、圧着した金属部分には熱収縮ビニルチューブや粘着ビニルテープを用いて絶縁と防湿の処理を行うこと。

更に防水処理が必要な場合は、シール剤処理も行うこと。(図4・33参照)

　

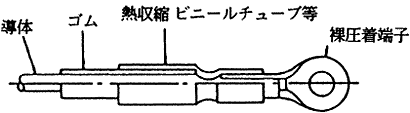

図4・33　裸圧着端子の取付け(例)
