デルタ結線の場合の線電流I_△はキルヒホッフの第1法則からI_△AとI_△Cのペクトル差となる。

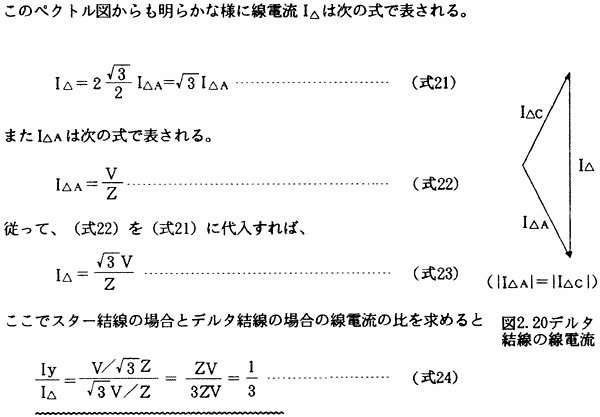

従って、これをペクトル図で表すと図2.20のようになる。

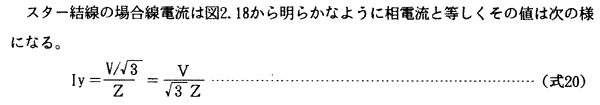

これによりスター結線における始動電流は、デルタ結線における始動電線の1/3となることが解った。

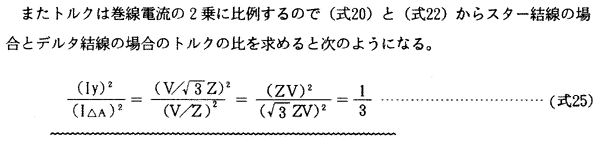

これによりスター結線における始動トルクもデルタ結線における始動トルクの1/3となることが解った。

　

(ii)　リアクトル始動

　

この始動方式は図2.21に示されているように、始動時に電動機回路へ直列にリアクトルを挿入し電動機にかかる電圧を減ずることにより始動電流を抑えるものである。
