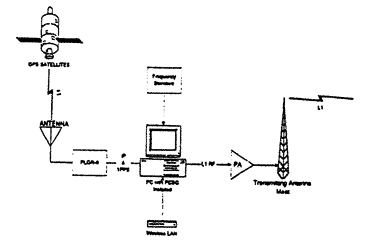

図1　ロックウェル・コリンズ社SSPL

　

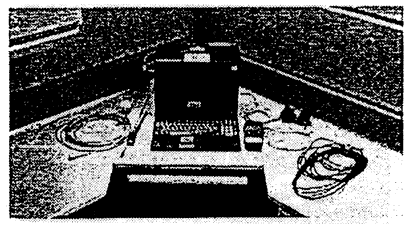

SSPLシステムの試験室での設置に必要な器材を図2に示す。

　

図2　SSPLの試験室での設置例

　

野外でのPLの設置例を図3に示す。PCはPCSG PL信号発生器を内蔵しておりPLの下にあるPLGR-IIがPL基準受信機である。PL送信アンテナが三脚に載せられており、無線モデムのアンテナが木製架台に載せられている。木製架台の上のPLGR-I受信機はターゲット受信機であり、PL送信機システムの一部ではない。増幅器及びモデムのハードウェアはPLの後部に取付けられている。
