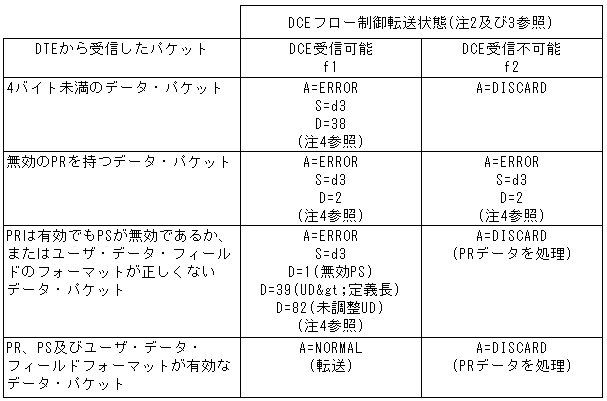

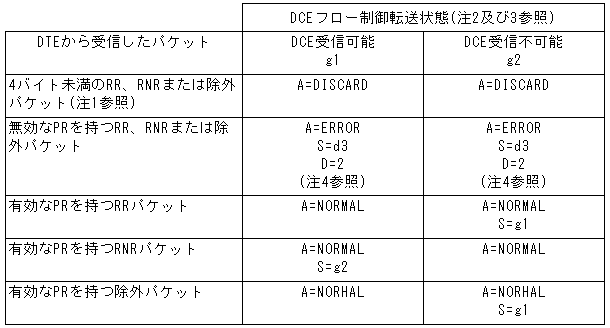

表I.11-6　DCEフロー制御転送状態に及ぼすDTEの影響

　

注)

1.　除外手続きは必要ない。

2.　RR、RNR及び除外の手続きについてはローカルDTE/DCEの問題であり、したがって、対応するパケットをXDCEに転送はしない。

3.　表の各項目は次のように定義されている。A: 取られる措置、S: 入る状態、D: この措置の結果として生成されるパケット内で使用する診断コード、DISCARD: 受信したパケットをXNIバッファからクリアする必要があることを示す。INVALID: パケットと状態の組合せができないことを示す。

　

　

　
