I.5.3　VDLモード3サブネットワーク・パケットヘのパケット・ローカル

　

注)この項に定義するパケットは、結果的にISO 8208パケットを生成することはない。

　

I.5.3.1　VDLモード3受信可能

　

I.5.3.1.1　全　　般

　

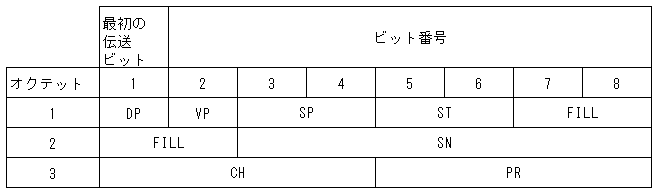

XNIから着信するVDLモード3のRECEIVE READYパケットは、DTE/DCEインタフェースの制御とは無関係であり、したがって、ISO 8208パケットの生成を生じてはならない。このパケットのフォーマットは以下のとおりとする。

　

　

パケット・フォーマットで示されていて次の各項で規定しないフィールドについては、I.5.2.1項に規定のとおりに設定するものとする。パケットは、I.6.5項に規定のとおりに処理するものとする。

　

I.5.3.1.2　データ・パケット・タイプ(DP)

　

このフィールドは0に設定するものとする。

　

I.5.3.1.3　VSPパケット・タイプ(VP)

　

このフィールドは1に設定するものとする。

　

I.5.3.1.4　監視パケット(SP)

　

このフィールドは2に設定するものとする。

　

I.5.3.1.5　監視タイプ(ST)

　

このフィールドは0に設定するものとする。
