I.5.2.8.2　ISO 8208パケットヘの変換

　

ローカルXDCEからのVDLモード3 INTERRUPTパケットをXNIインターネットワーキング・プロセスで受取った場合、結果としてローカルDCEに対応するISO 8208 INTERRUPTパケットを生成しなければならない。VDLモード3パケットからISO 8208パケットヘの変換は、I.5.2.8.1項に定義の処理を逆にして行うものとする。

　

I.5.2.9　割込み確認

　

I.5.2.9.1　VDLモード3パケットヘの変換

　

I.5.2.9.1.2　全　　般

　

ローカルDCEからのISO 8208 INTERRUPT CONFIRMATIONパケットをXNIインターネットワーキング・プロセスで受取った場合、結果として対応するVDLモード3 INTERRUPT CONFIRMATIONパケットを以下のように生成しなければならない。

　

　

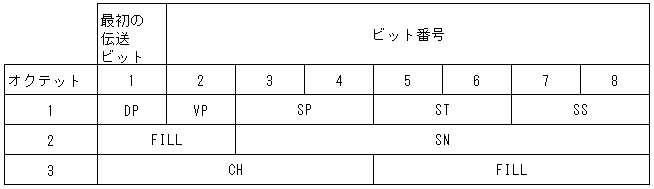

パケット・フォーマットで示されていて次の各項で規定しないフィールドについては、I.5.2.1項に規定のとおりに設定するものとする。

　

I.5.2.9.1.3　データ・パケット・タイプ(DP)

　

このフィールドは0に設定するものとする。

　

I.5.2.9.1.4　VSPパケット・タイプ(VP)

　

このフィールドは1に設定するものとする。

　

I.5.2.9.1.5　監視パケット(SP)

　

このフィールドは3に設定するものとする。
