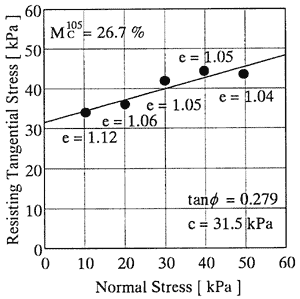

図R.5.1.25　剪断強度 Boakaine - 1

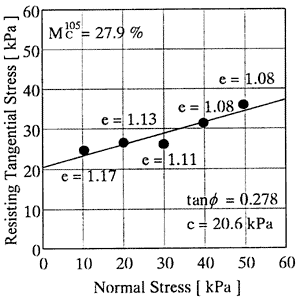

図R.5.1.26　剪断強度 Boakaine - 2

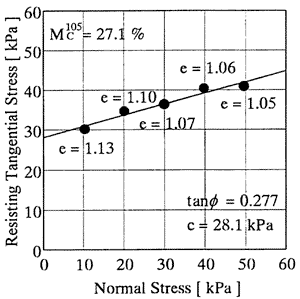

図R.5.1.27　剪断強度 Boakaine - 3

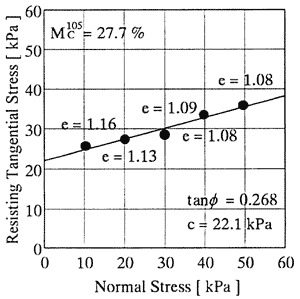

図R.5.1.28　剪断強度 Boakaine - 4

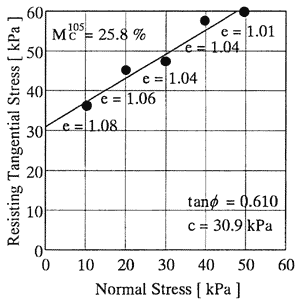

図R.5.1.29　剪断強度 Boakaine - 5

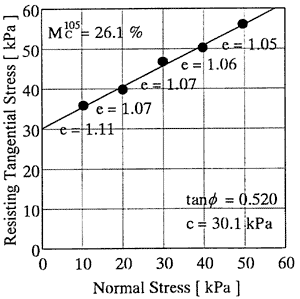

図R.5.1.30　剪断強度 Boakaine - 6

　

一面剪断試験により得られた剪断変位に対する剪断応力及び体積歪みを図R.5.2.1〜R.5.2.30に示す。
