2.2　実験装置設計･試作

調査結果を踏まえ、試験装置の仕様を決定し、設計･製作を行った。表2に試験装置の仕様を示す。ここでTOCとは全有機炭素(Total Organic Carbon)であり、本調査研究ではこのTOCを有機物分解の指標とした。

　

表2　試験装置仕様

　

対象廃水　　ビルジ排水、生活排水

性状　　TOC濃度5000ppm程度

装置形式　　管状反応器、流通連続式

酸化剤　　空気

温度　　400℃

圧力　　30MPa

反応時間　　30〜120sec

処理量　　〜2.0l/hr

反応器材料　　SUS316

試験装置のフローを図2に示す。試験装置は原水供給部、高圧空気供給部、反応器、熱交換部、減圧部から構成される。廃水および空気はそれぞれ廃水ポンプ、空気昇圧機にて昇圧され混合後、予熱器に供給される。予熱器では、反応後の高温の処理水と熱交換され予熱、熱回収される。電気ヒータ内の反応管でさらに昇温され反応温度に到達する。処理後、予熱器、冷却器にて冷却され、背圧弁で大気圧まで減圧され、系外に排出される。

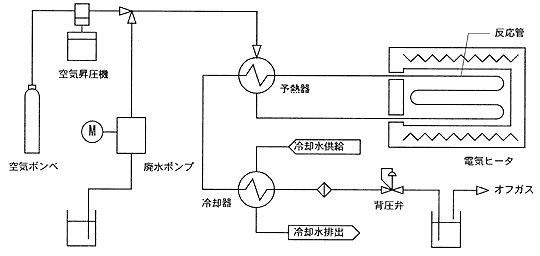

図2　試験装置フロー図
