2]　試験項目及び試験方法

a.　RF信号

ア.周波数　　　　　規格　1575.42MHz±150Hz

イ.出力電力　　　　規格　33dBm+1.7dB

33dBm-3dB

ウ.試験方法

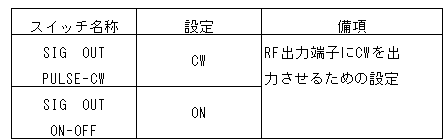

1)シュードライト送信機を以下のように設定する。

　

2)IF IN端子に下記の信号を入力する。

140.OMHz正弦波信号、-5dBm

3)RF OUT端子において周波数及び出力電力を測定する。

b.　基準周波数信号出力

ア.　周波数　・・・・・・規格　10MHz±1Hz

イ.　出力電力　・・・・・規格　-20dBm±3dB

ウ.　試験方法

REF OUT端子において周波数及び出力電力を測定する。

c.　RF出力の3dB通過帯域幅

ア.　3dB通過帯域幅　・・規格　41MHz以上

イ.　試験方法

1)シュードライト送信機を以下のように設定する。
