(3) JDLC遠隔接続テスト

開発評価用JDLCとの連接試験後、川崎重工業(株)岐阜工場に地上評価装置を設置し、東京都中野区のアビコムオペレーションセンターに設置されている実運用JDLCと日本電信電話(株)が提供する3.4kHz(S)アナログ専用回線により接続し、遠隔接続テストを実施した。

本試験においては、地上評価装置とアビコムJDLCとの間で正常に通信を行うことができることが確認された。

地上評価装置-JDLC遠隔接続テストの試験項目ならびに試験結果を表5-5に示す。また、本テストにおける機器接続構成を図5-6に、試験風景を図5-7に、メッセージ送信に対するJDLCからの応答(宛先不明エラーメッセージ)を図5-8にそれぞれ示す。

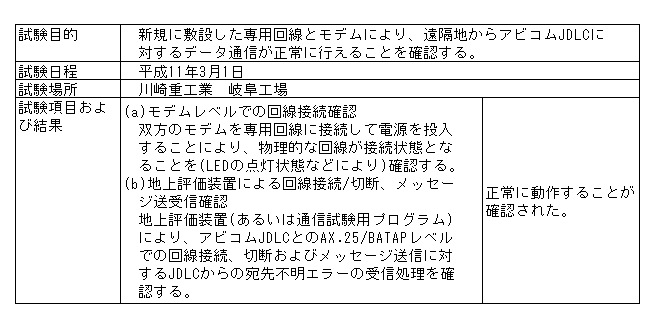

表5-5 地上評価装置-JDLC遠隔接続テスト項目/結果

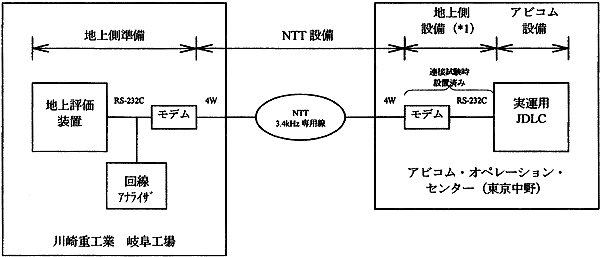

図5-6 地上評価装置-JDLC遠隔接続テストにおける機器接続構成
