4.9.3　トラフィック情報提供

　

(1)　受信時の画面

トラフィック情報受信時の画面を図4-24に示す。なお、トラフィック画像図は4.9.6項に示す重畳表示切替え操作によって表示ON/OFFの切替が可能である。

　

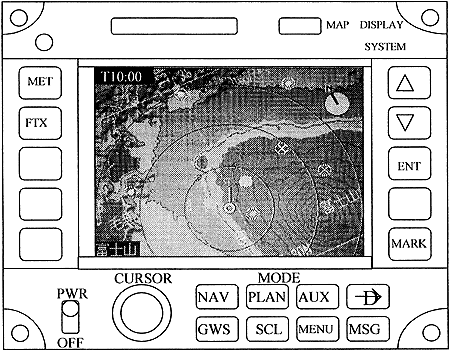

図4-24　トラフィック情報表示

　

シンボルの意味は以下の通りである。

　

近接警報出力条件外でかつ自機高度未満の高度を飛行している機体に対しての表示

　

近接警報出力条件内で飛行している機体に対しての表示

　

近接警報出力条件外でかつ自機高度以上の高度を飛行している機体に対しての表示

　

T10：00　データ中にある観測時刻を表示
