4.7.2 データ処理部-データ表示部
(1) プロトコル定義
ここでは、データ処理部とデータ表示部門で送受信される、航法データのプロトコルを以下に定義する。
(a)通信回線仕様
RS-232Cシリアルインターフェイスであり、通信プロトコルを以下に示す。
ボーレート：9600 bps
スタートビット：1ビット
データ長：8ビット
ストップビット：2ビット
パリテイ：奇数
(b)フォーマット

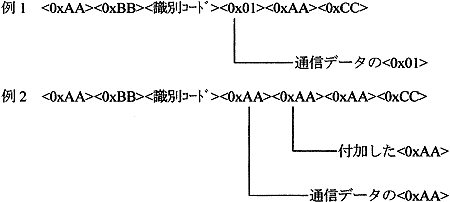

スタートコード<OxAA><OxBB>の2バイトで始まりエンドコード<OxAA><OxCC>で終わるバイナリフォーマットである。通信データ内に<OxAA>がある場合、通信データの<OxAA>の次にもう1バイト<OxAA＞を付加して入出力する。
