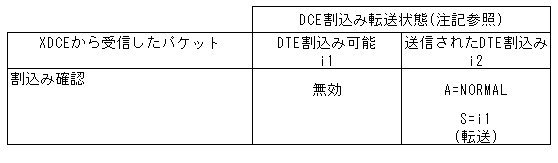

表I.11-10　DCE割込み転送状態に及ぼすXDCEの影響

　

注)表の各項目は次のように定義されている。A：取られる措置、S：入る状態、D：この措置の結果として生成されるパケット内で使用する診断コード、DISCARD：受信したパケットをXNIバッファからクリアする必要があることを示す。INVALID：パケットと状態の組合せができないことを示す。

　

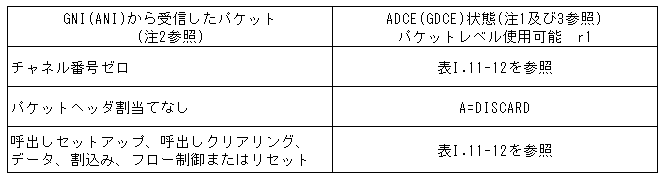

表I.11-11　ADCE(GDCE)パケット層使用可能状態に及ぼすGNI(ANI)の影響

　

注)

1.XDCE状態は、必ずしもDTE/DCEインタフェースと同じ状態とは限らない。
