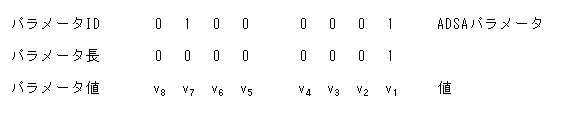

表I.10-1　ADSAパラメータ

　

I.10.2　GDTE(地上DTEフィールド)

　

地上DTEアドレス・フィールドは、I.2.2.1項に定義のBCDに変換した地上DTEのアドレスを表す。GDTEパラメータのXIDフォーマットは、以下の表I.10-2に定義のとおりとする。

　

表I.10-2　GDTEパラメータ

　

I.10.3　VER(8208圧縮版番号)

　

8208圧縮版番号はサブネットワーク圧縮のバージョンを識別する。この付録では、8208圧縮のバージョン1を特定している。VERパラメータのXIDフォーマットは、以下の表I.10-3に定義のとおりとする。

　

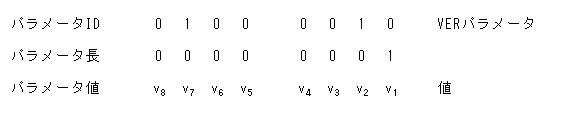

表I.10-3　VERパラメータ

　

I.10.4　MBIT

　

MBITパラメータは、XNIで使用するユーザ・データ・セグメンテーションのサイズを表す。MBITパラメータは、176オクテットと特定されたデフォルト・サイズを持つオプションのパラメータである。MBITパラメータのXIDフォーマットは、以下の表1.10-4に定義のとおりとする。

　

注)176オクテットのデフォルトΜビット・セグメンテーション、プラス3オクテットのVDLモード3データ・パケット・ヘッダ、1オクテットのペイロード・フィールド及び6オクテトのDLSヘッダが、186オクテットの完全な3スロットTDMAセグメント・サイズを形成している。
