4.3.2　面間、リフト寸法、全閉トルク測定、完成品の実測質量

完成品の面間、リフト寸法、水圧試験、全閉トルク測定及び重量測定結果を表7～10にそれぞれ示した。

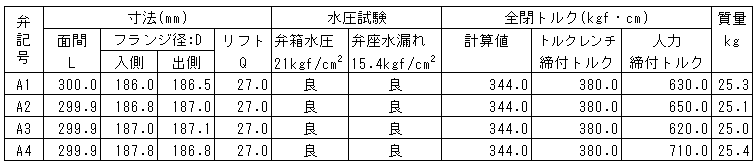

(1)球状黒鉛鋳鉄弁　FGD1080B

　

表7

　

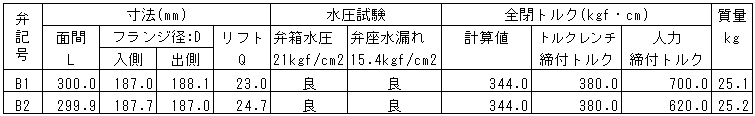

(2)球状黒鉛鋳鉄弁　FGDN1080B

　

表8

　

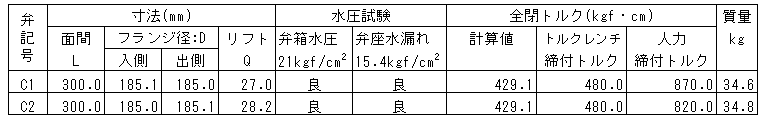

(3)鋳鉄弁　JIS　F7307　FG10080B

　

表9

　

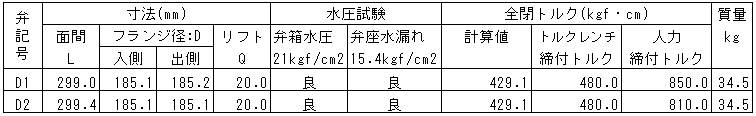

(4)鋳鉄弁　JIS　F7375　FN10080GB

　

表10

　

注)1.　弁座水漏れ試験はトルクレンチで締込んでテストしたもので上表のトルクレンチ締付トルクで行った。

2.　人力締付トルクは、作業者がハンドル車で締込んだものをトルクレンチで測定した値である。
