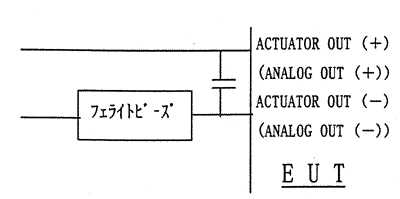

アクチュエータ(アナログ)出力の(-)にフェライトビーズを挿入し、端子をフィルムコンデンサでバイパスする
図41 フィルタ挿入例5

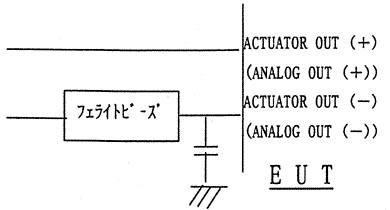

アクチュエータ(アナログ)出力の(-)にフェライトビーズを挿入し、アース端子はアクチュエータ出力の(+)に接続する。又両端をフィルムコンデンサでバイパスする
図42 フィルタ挿入例6

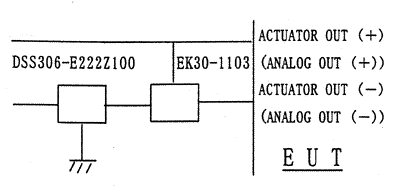

アクチュエータ(アナログ)出力の(-)に2個のEMIフィルタを直列挿入し、EK30-1103のアース端子はアクチュエータ出力の(+)に接続し、DSS306-E222Z100のアース端子は本体のアースに接続する。
図43 フィルタ挿入例7

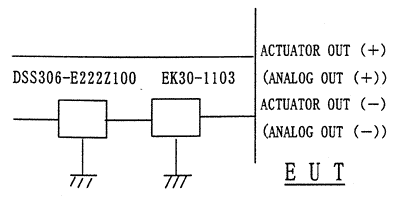

図44 フィルタ挿入例8
