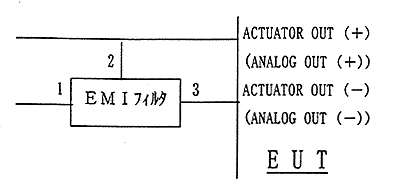

アクチュエータ(アナログ)出力の(-)にEMIフィルタを挿入し、アース端子はアクチュエータ出力の(+)に接続する。

　

図37　フィルタ挿入例1

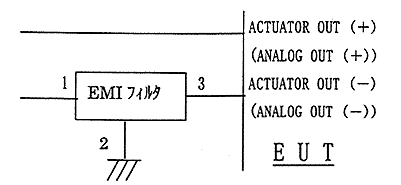

アクチュエータ(アナログ)出力の(-)にEMIフィルタを挿入し、アース端子は本体のアースへバイパスする。

　

図38　フィルタ挿入例2

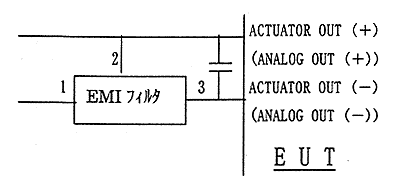

アクチュエータ(アナログ)出力の(-)にEMIフィルタを挿入し、アース端子はアクチュエータ出力の(+)に接続する。又両端をフィルムコンデンサでバイパスする

　

図39　フィルタ挿入例3

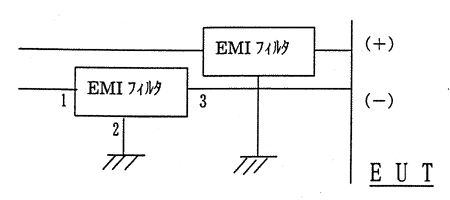

端子にEMIフィルタを挿入し、アース端子は本体のアースへバイパスする。

　

図40　フィルタ挿入例4
