静電気放電発生器の典型的出力電力波形及び静電気放電イミュニティのレイアウト図を図18及び図19に示す。

　

試験は、以下の標準気象条件で実施する。

周囲温度：15℃〜35℃

相対湿度：30%〜60%

気圧：86kPa(860mbar)〜106kPa(1060mbar)

　

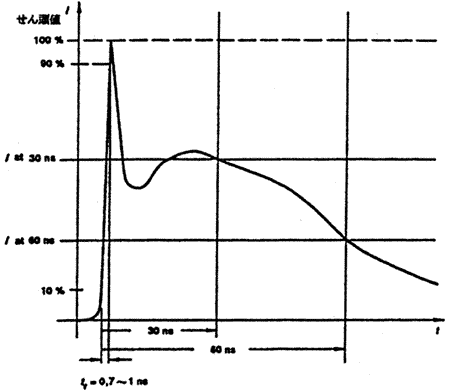

図18　静電気放電発生器の典型的出力電力波形

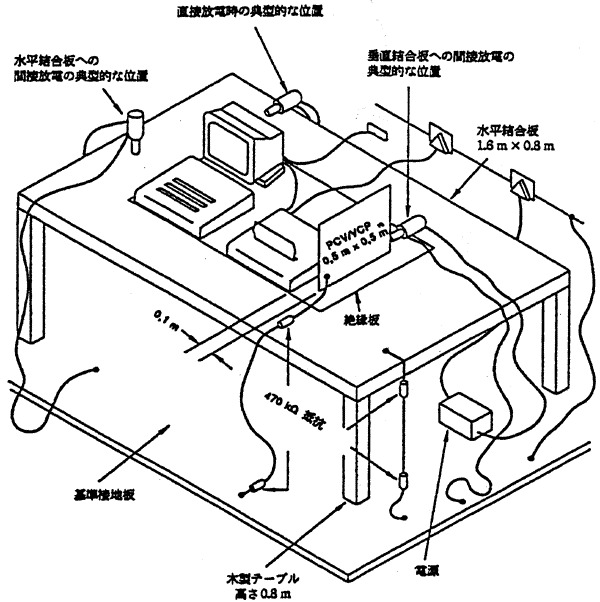

図19　静電気放電イミュニティのレイアウト図
