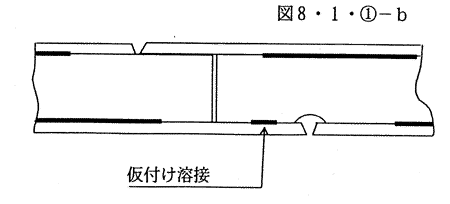

b)シフト継ぎ手部の歪み防止効果。

船底外板の溶接の時、下記仮付け溶接がなされていると骨がストロングバックの役割を果たし防歪効果がある。

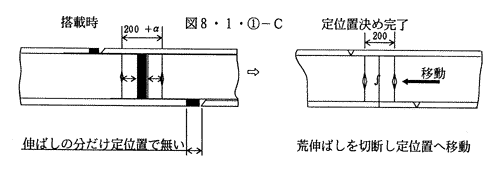

c)シフト継ぎ手のブロックの2度決め。

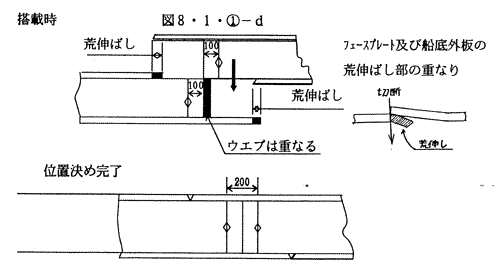

d)シフト継ぎ手の継ぎ手重ね工法
