3　試験装置

(1)燃焼試験室は、ケーブルの燃焼試験時にケーブルの燃焼を助長させないような自然換気に近い室又は燃焼用バーナーの火炎が不安定にならないような強制換気を行った室とする。

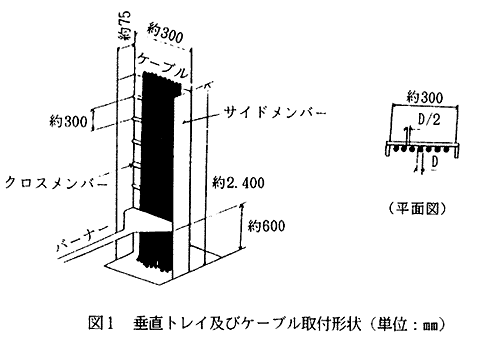

(2)試験は垂直トレイ試験とし、また、垂直トレイは図1に示すような高さ約2,400mm、幅約300mm、奥行き約75mmの金属製オープントレイとする。この場合において、トレイは、燃焼に影響を与えないような適当な支持物で垂直に固定する。

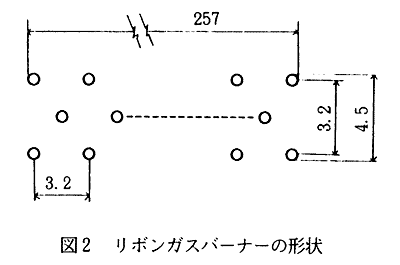

(3)バーナーは、本試験に適当なリボンガスバーナーとする。この場合において、寸法は図2に示すものとする。
