(関連規則)

船舶検査心得

258.0(電路の布設)

(a)機関区域、居住区域及び車両甲板区域の閉囲された場所の電路は、次のいずれかの方法により布設されていること。

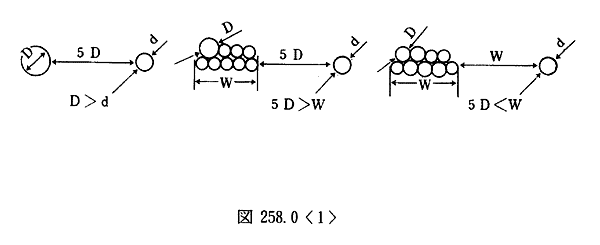

(1)1本のケーブルにより布設する方法。この場合において、「1本のケーブルにより布設する」とは、当該ケーブルと隣接するケーブルとの間を、これら2本のうち太い方のケーブルの直径の5倍(隣接するケーブルが束の場合にあっては、束のうちの最大径のケーブルの直径の5倍又は束の最大幅のいずれか大きい方の値)以上離すことをいう。

(図258.0〈1〉参照)

(2)束ねたケーブルにより布設する方法。この場合にあっては、次のいずれかの方法に従うこと。

(｡)ケーブルを束ねて電路を布設しても難燃性を保持できるケーブルを使用する方法。この場合において、「難燃性を保持できるケーブル」とは、附属書〔3〕「耐延焼性試験」に掲げる試験に合格したものをいう。ただし、(財)日本海事協会の発行した証明を有する高難燃ケーブルについては、同試験に合格したものとみなす。

(｢)ケーブルをトランク又は管に納入して電路を布設する方法。この場合において、その端部には、B級仕切り電線貫通部と同等以上の延焼防止措置を講じること。

(｣)図258.0〈2〉に示すつば付きコーミングであってΒ級仕切り電線貫通部と同等以上の効力を有するものをケーブルに設ける方法。この場合においては、垂直方向に布設するケーブルに設ける場合にあっては6m以内又は2層以内のうちいずれかの間隔ごとに、水平方向に布設するケーブルを設ける場合にあっては14m以内ごとに設ける。ただし、つばが外板、甲板又は天井に接触する場合には、当該仕切り壁までとして差し支えない。
