試験とCFD解析結果とを比較した場合，近似した曲線が得られていることが判る。

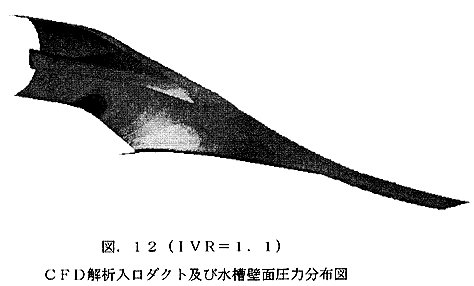

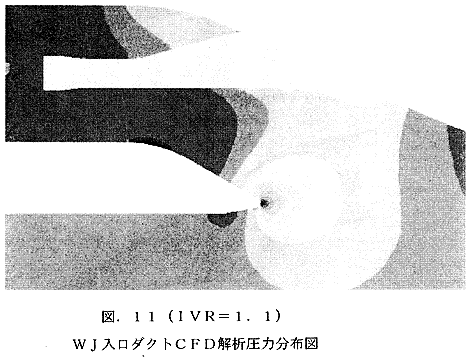

以下にCFD解析結果からの圧力分布図を参考迄に示す。

　

?　最終段階CFD解析結果

解析結果は，IVR＝1.0において，損失係数(ξ)で0.19の効率が得られた。尚，試験結果との比較では，試験結果に比べ約0.05低い結果となった。

尚，定性的には試験結果の傾向を捕らえられることができた。
