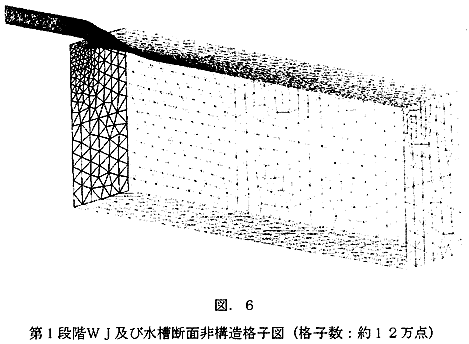

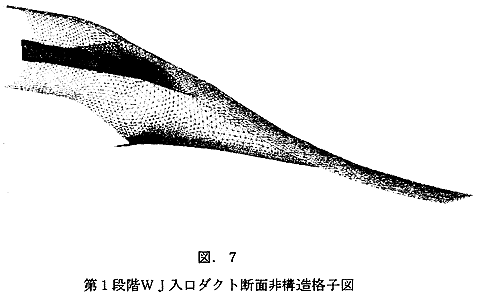

?　最終段階格子形成(図.8・9)

第１段階のＣＦＤ解析結果では，図.8に基づき解析を実施したが，試験結果と大きく異なる結果（図.10，ξ2）が出てしまった。試験の計測条件の詳細を確認し、キャビテーション水槽におけるＷＪ縮尺模型の上流側、下流側の計測条件並びにＷＪ入口ダクトリップ部（図.1参照）の格子を更に細かく43万点に増加し形成した結果、図.2の試験結果と傾向が近似した効果結果が得られた。
