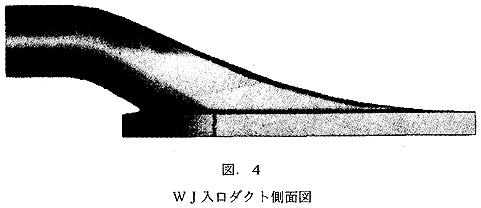

(2)CFD解析用WJ入口ダクトの格子(メッシュ)形成(図.5)

?　格子を形成する場合，二つの方法があります。

○　構造格子：六面体により規則正しい配列の格子を形成する方法。この方法は格子形成に熟練及び時間が必要であるが，格子形成後の解析時間及びメモリーが少なくて済む。

○　非構造格子：多面体により不規則な格子を形成する方法。この方法では格子形成には時間を必要としないが，格子形成後の解析において時間及びメモリーを多く必要とする。

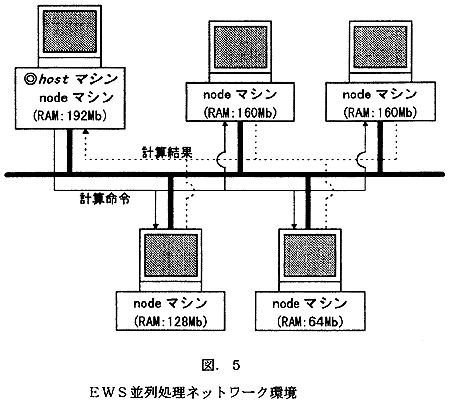

以上から，今回はモデル作成時間の短縮を考慮し，非構造格子にて格子形成することとした。又，解析時間を短縮するため，複数コンピューターによる並列処理を実施した。

?　非構造格子での第1段階格子形成作業。(図.6・7)

キャビテーション水槽で使用したWJ入口ダクト縮尺模型(図.1)と全く同一の寸法で，コンピューター上に3次元計算モデルを作成し，非構造格子を形成した。
