問2-2-10
次の文章は組立及び芯出しについて述べたものである。正しいものには( )内に〇,間違えているものには×を入れなさい。
( ) 1. 組立中にゴミが入らぬよう,特に軸受などの摺動部は部品の組み付け前に清浄な洗い油で再洗浄し,きれいなウエスで拭き取り乾燥させた後十分に潤滑油を塗布しておく。
( ) 2. 組立中のチェックポイント(組立基準寸法,スキマ,バックラッシュ,タイミングその他)は必ず計測をしておく。
( ) 3. シリンダヘッドなどの重要ボルトは片締めにならぬようメーカで指定された締め付け順序通り2,3回に分け徐々に締め付け,最後はトルクレンチを使用して,規定トルクで確実に締め付けること。
( ) 4. 芯出し時チョクライナの勾配は1000mmで最大0.3mm以下とすること,大きな勾配がある場合は何らかの方法で抜き出し方法を考える必要がある。
( ) 5. クランク軸デフレクションの計測位置は,クランクジャーナルの下辺の延長上のアームとアームの間である。
問2-2-11

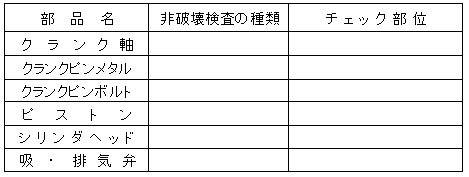

主要部品の傷検査チェックポイントについて,各部品に対して適正な非破壊検査法と,重要なチェック部位を記入しなさい。
