ると考えて,これを「みる方向」からみた投影図が,「みる方向」からみて,その投影図(立体)の「てまえ側」に画かれている場合は第三角法であり,その投影図(立体)の「むこう側」に画かれている場合は第一角法である。
この判別要領は,一例として示したに過ぎないが,各自がそれぞれに納得した判別要領を身につけるべきである。
(4) 第三角法による投影図のかき方
第三角法で投影図をかくときは,つぎのようにする。
(イ) 立体の特徴をあらわす面を選んで,正面をきめる。
(ロ) はじめに正面図の位置をきめ,これをもとにして,平面図,側面図の位置をきめる。
(ハ) 正面図と平面図が同じ図形になる場合は,平面図はかかなくてもよい。また,平面図,側面図のうち,どちらかがなくても,その形や大きさがわかる場合は,いっぽうを省略してもよい。
(ニ) 円や対称図形には,中心線をひく。
(ホ) みえる部分の形は外形線で,かくれてみえない部分の形はかくれ線でかく。
(ヘ) かくれ線を多く使うと,図面が読みにくくなるので,できるだけかくれ線を用いないですむように,図示する面を選ぶ。

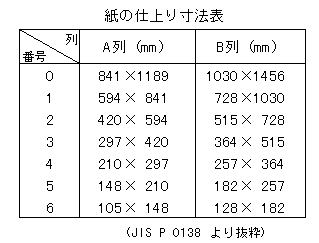

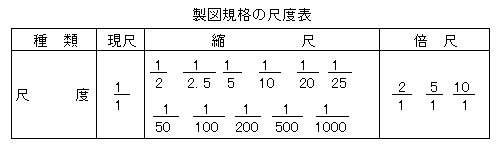

(5)投影法と尺度の表示および用紙の大きさ
図面をかくときは,先ず投影法を決める。機械製図では,原則として第三角法を用いる。この場合,図中に「第三角法」と,記入する。なお,適用している投影法がわかっているときは,記入しない場合がある。
