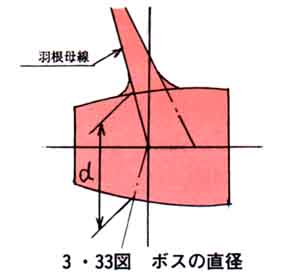

しかし，大体の見当としては，ボスの両端の直径の平均値を用いる。

8) 翼厚比

翼の最大厚さとは翼の断面において最も厚い部分の厚さをいう。

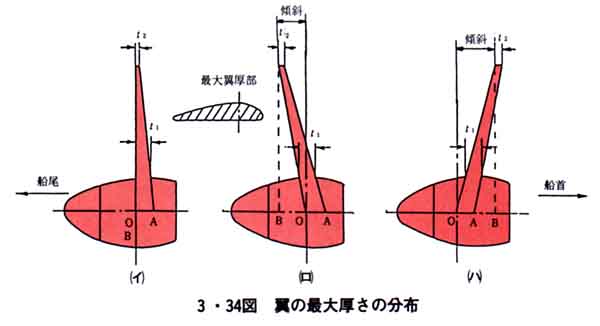

翼の最大厚さの位置は，翼の中央部にあることもあるが，前縁の方によっている場合が多い。3・34図は翼の最大厚さの半径方向の分布を示すものである。即ち翼の最大厚さは翼の根元において，t₁，先端において，t₂となっている。翼先端から根元まで即ち，t₂からt₁までの変り方は，多くのプロペラでは，3・34図に示すように直線的に変っている。この最大翼厚線を軸の中心線までのばすとOAなる仮想の厚さが得られる。このOAをプロペラ直径Dで割った値が最大翼厚比である。この値によって翼が比較的厚いか，薄いかの見当がつくのであって設計上重要なものである。

9) 翼傾斜(レーキ)

漁船，貨物船等のプロペラ翼は3・34図(ロ)に示す如く，船尾の方向に5°〜12°位の傾斜をしているのが普通である。また高速船などでは3・34図(イ)の如く傾斜のないもの
