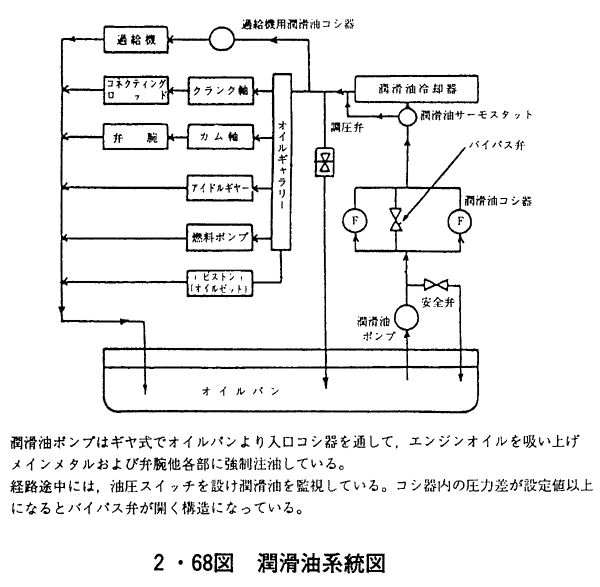

2) 潤滑油ポンプ

潤滑油ポンプは一般的にはギヤポンプが用いられるが，小形機関ではトロコイドポンプを用いているものもある。

(1) 構造と機能

(イ) ギヤポンプ

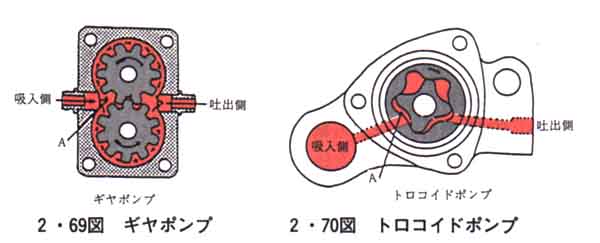

2・69図に示すように，2個のギヤを回転させることにより，A部分より潤滑油を吸入して，ギヤの回転により潤滑油を圧送する。

(ロ) トロコイドポンプ

2・70図に示すように，トロコイド曲線を利用した歯数の異った2個のロータを同方向へ回転させることにより，A部分を真空状態にして，潤滑油を吸入して，ロータの回転により潤滑油を圧送する。
