上の例は1枚の円板を鋼線で固定壁(ここでは天丼)に取り付けた場合であったが，次にもっと現実的な例について考える。補・33図のようにJ₁，J₂2個のロータが細い軸でつながれているとする。そして軸受には摩擦がないものとする。この系にはJ₁とJ₂とが互いに反対方向にまわり，両者をつなぐ軸がねじれる振動を生じ得る。その固有振動数は

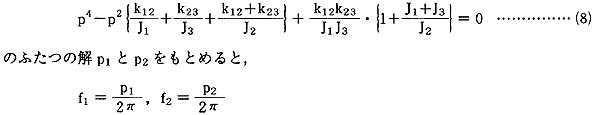

となる。次にもう少し複雑な3個のロータJ₁，J₂，J₃が補・34図のようにk J₁₂とk J₂₃のねじり剛さをもつ軸でつながれている場合を考えよう。この場合には振動形態が二通りある。そなわち補・34図(b)のように系各点のねじれ角の軸方向の分布が直線状になる場合と補・34図(C)のようにその分布が山形になるものとが出てくる。そしてそれぞれの形の振動が生じる振動数は異なる。すなわち2つの相違な固有振動状態を持ち，それぞれの振動数に特有の振動形態すなわちモードModeを持つ。固有振動数の値そのものは円振動Pについての方程式

として与えられる。この二つの振動は同時にこの軸系に発生させることができる。したがってそのような場合の各ロータのねじれ具合は一見した場合，補・34図(b)，補・34図(C)のようなものではなく見掛け上はかなり複雑なものとなる。さらにこの例から判るようにもしN個のロータをそれぞれk₁₂，k₂₃……k_N-1Nの剛さを持つN-1本の軸でつないだ系ならば1節からN-1節までの(N-1)個の振動モードを持ち，それぞれに対応する振動数をもつ。一般にねじり振動に限らずこのように多くの質量をもち，それに応じた数の固有振動モードを持つ系を多自由度系と呼んでいる。

さて今まで扱った振動系はいくつかの円板と単純な軸というように極めて単純な形で構成されているが，現実にはこのような都合のよい系は存在しない。まず始めの例のばねにはじまってロータをつなぐ軸まですべてそれら弾性要素自身の質量のことは考慮に入れていない。現実には質量のないものは無いから，上記のような議論は限界のあることで，最初の例の場合ならば物体の質量Mに比べてばねの質量が十分に小さい、円板やロータの場合もJ₁，J₂…に比べて針金あるいは軸自身の慣性モーメントが十分に小さいことが前提になる。しかしそのような前提は常に満足されるというわけにはいかない。例えば実際の軸が補・35図(a)のような太いものであれば軸の慣性モーメントを適当な所に集中させる。例えばこの図に示すように軸上に適当な3点a，b，cを選び，そこに適当な割合で3分割した軸の慣性モーメントを集中させることにする。そうするとこれはもう5個の慣性
