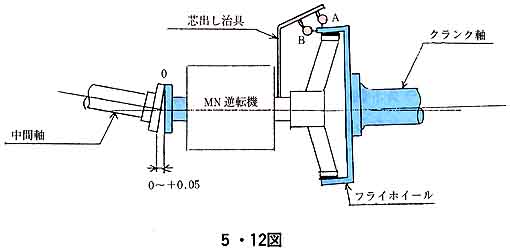

(5)ＭＮ逆転ラバープロック付機関芯出し

? 中間軸とＭＮ逆転機の取付けカップリングは下開きにし芯ずれは，上下左右0となる様に調整する。

? ＭＮ逆転機とクランク軸の芯出しは芯ずれ，面振れを下記数値内に入る様調整する。

Ａ芯ずれ 上下左右0

Ｂ面振れ ±0.lmm

　

(6)機関の芯出し

? クランク軸のデフレクション及び主軸受の間隙は工場記録に基づいて芯出しをする。

? デフレクションの詐容限度は，一般にストロークの1／10,000以内とするが，メーカ基準値による。

? デフレクションの調整方法については後述する。

4)配管工事

(1)配管計画

艤装配管工事の中で最も重要な作業の1つは配管計画である。機関室内部の構造に
