(1)管理スロット構成 管理スロット構成は図4.3.5.2-3による。 (2)通信制御部からの入力データ 通信処理部から通知されるデータ(フレーム)形式を表4.3.5.2-1に示す。尚、このフレーム形式はデータリンクサービス(DLS)からMAC処理へ渡されるフレーム形式と同等。
(1)管理スロット構成
管理スロット構成は図4.3.5.2-3による。
(2)通信制御部からの入力データ

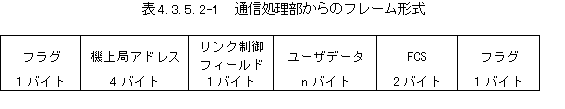

通信処理部から通知されるデータ(フレーム)形式を表4.3.5.2-1に示す。尚、このフレーム形式はデータリンクサービス(DLS)からMAC処理へ渡されるフレーム形式と同等。
(3)フレーム数 送受信フレームは、複数のフレームが単一のMACサブレイヤ・アクセス・イベントに含まれる。 (4)変調部への出力データ (a)ヘッダ形式 表4.3.5.2-2にヘッダ.データ(V/Dバースト)の形式を示す。尚、表中1で示すビットが最初に伝送される。
(3)フレーム数
送受信フレームは、複数のフレームが単一のMACサブレイヤ・アクセス・イベントに含まれる。
(4)変調部への出力データ
(a)ヘッダ形式

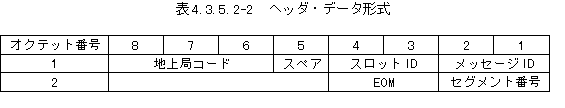

表4.3.5.2-2にヘッダ.データ(V/Dバースト)の形式を示す。尚、表中1で示すビットが最初に伝送される。
(b)V/Dバースト V/Dバースト・データの内最大63オクテット分は以下による。 ・地上局コード
(b)V/Dバースト
V/Dバースト・データの内最大63オクテット分は以下による。
・地上局コード
