1.　未処理のバイオガスの流入

2.　サイクロン

3.　圧縮

4.　ステージ1、精製された廃水による洗浄

5.　廃水の加圧

6.　CO₂を含む水を廃水に

7.　ステージ2、水酸化ナトリウムによる洗浄

8.　水酸化ナトリウム水溶液のためのメーターリング・ポンプ

9.　水酸化ナトリウム水溶液のための循環ポンプ

10.　炭酸ナトリウムを下水処理へ

11.　冷却

12.　サイクロン

13.　4段階式圧縮機

14.　中間貯蔵

15.　コンテナ(6＊2.4＊2.5)

16.　コンテナ(3＊2.4＊2.5)

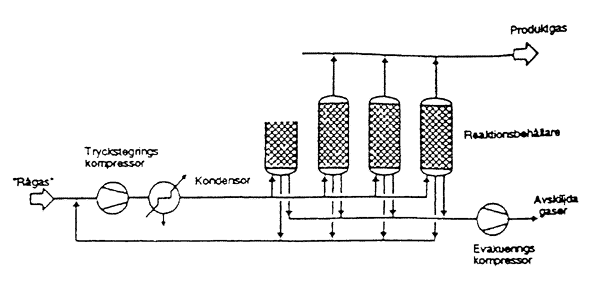

PSA装置では、未処理のガスが活性炭が詰まっている管に噴射される。ガスが加圧を行い、CO₂は管が開く前に分離される。管が開くと一方からメタンが、別の側からCO₂が出る。

　

隔膜の技術は試験されていない。メタンの濃度が高い(97％)場合、ガスの成分を安定させるには、システム内で大量のガスの損失が出てしまうことが理由である。これは前述の二つの技術とは対照的で、これら二つの場合は、成分の差は±0.5％以内にとどまっている。
