2）データ処理の例

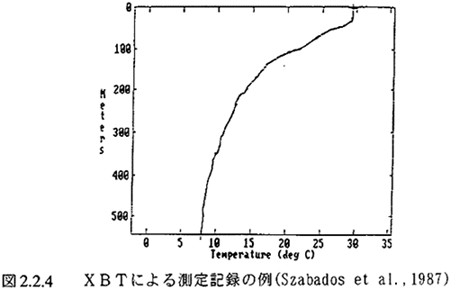

XBTによる測定記録の例を図2.2.4に示す。

3）バシー通報

気象庁海洋気象部（1995）により発行されている「BATHY報の通報手引き」の解説書を、参考までに付属資料3に示す。

（3）電気伝導度水温水深計（CTD）及び投下式電気伝導度水温水深計（XCTD）

電気伝導度水温水深計（CTD：Conductivity Temperature Depth profiling syst）は電気伝導度（Conductivity）、水温（Temperature）及び水圧（Pressure）を測定する機器である。このうち電気伝導度は水温、水圧のデータから実用塩分（Practical Salinity）に換算される。

CTDによる測定はデータの記録方式により船上記録方式と内部記録方式の2つに大別され、両者の相違はデータ記録処理装置が独立して船上にあるか、CTDセンサー内部に組込まれているか否かである。CTDで測定されたデータ（電気伝導度、水温、水圧）はセンサーユニット内でFM信号に変換され、ケーブルを通して船上のデータ記録処理装置に伝送される（船上記録方式の易合）。

データ記録処理装置に伝送されたFM信号は、FM-DC変換（信号処理器）され、鉛直分布図に描画されるとともに、データ処理器に送られコンピュターで演算処理されたデジタルデータは記録装置に収録される。

なお、投下式電気伝導度水温水深計（XCTD：Expendable Conductivity Temperature Depth）は航走中の船舶から電気伝導度・水温・水圧センサーを内蔵したプローブを投下することにより、海面下の水温、塩分のプロファイ
