5.1.6 送信スペクトラム評価

（a）測定目的

変復調部から入力した信号を高周波部で電力増幅を行ったRF信号のスペクトラムを評価する。

（b）測定方法

図5.1.6−1のような接続を行い、第1隣接チャネル漏洩電力をバンド幅16kHz,25kHzでスペクトラムアナライザを用いて測定する。尚、測定周波数は136,975MHzとする。

（c）測定回路

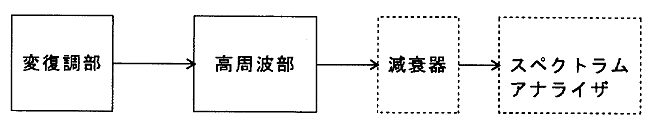

図5.1.6−1 測定回路

（d）測定結果

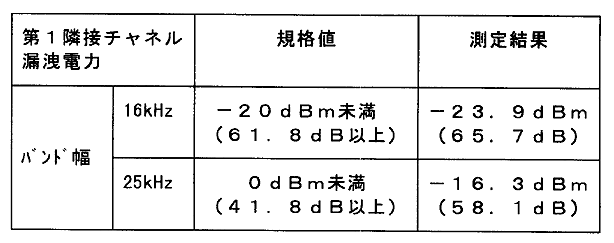

表5.1.6−1 測定結果
