5.1.4 誤り訂正評価

（a）測定目的

一定レベルの雑音信号と、減衰器で信号レベルを変化させた信号を合成して、フレーム伝送成功率を評価する。

（b）測定方法

図5,1.4−1のような回路を接続し、雑音発生器のレベルを一定にし、減衰器を用いて入力レベルを変化させ、Eb/Noによるフレーム伝送成功率を測定する。測定周波数は136,900MHzとする。

尚、1フレームによるビット数は、8000ビットで測定する。

（c）測定回路

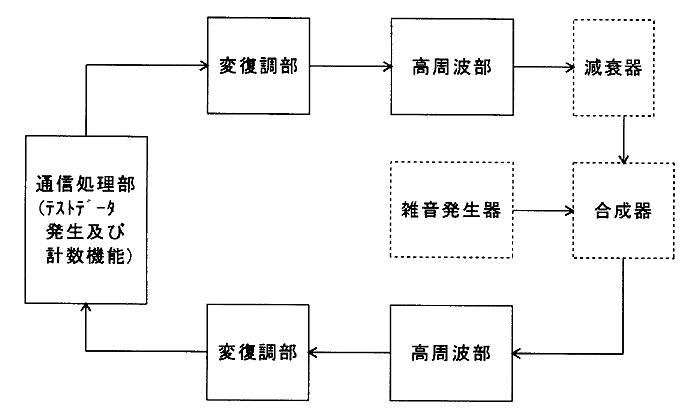

図5.1.4−1 測定回路
