(5)機器を木壁に取付ける場合（図4.136）

（a）取付位置に機器をあてがい、水平もしくは垂直を確認する。

（b）取付け穴のマーキングをする。

（c）電気ドリルもしくは手ボールで木壁に下穴をあける。

（d）機器取付け足の穴を下穴に合せる。

（e）木ねじにスプリングワッシャと平ワッシャを挿入し、ドライバーで木ねじを締める。

(6)内張り内に金台を溶接して機器を取付ける場合

下記のいづれの場合も金台と羽目板はぴったりしていること。

（a）金台にタップを立てる場合（図4.137）

（i）木壁の金台マーキング位置に機器をあてがい、取付穴のマーキングをする。

（ii）木壁と金台に取付けボルトの下穴をあける。更に木壁のをボルトが楽に通るまで大きくし、金台にタップを立てる。

（iii）ボルトにスプリングワッシャと平ワッシャを挿入し、機器取付け足の穴を通し、金台にねじ込み、スパナで締める。

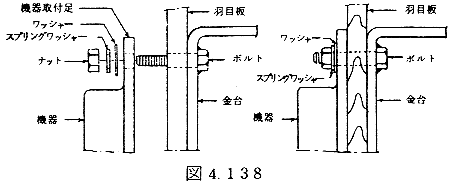

（b）金台にボルトを溶接した場合（図4.138）

（i）機器取付け足の穴をボルトに合わせて通し、羽目板に押しつける。

（ii）平ワッシャとスプリングワッシャーを入れ、次にナットを入れて、手で締まるたけ縮図4.138める。
