2.5.2 測定器による点検

−1 簡易点検器による動作点検

動作試験要領

1）試験場所：金属製の船室、シールドルーム又は電波暗室（箱）

2）試験設備等：目視確認、簡易点検器又は専用試験器機

3）試験時期：法定検査等及び電池交換後、その他

4）試験実施者：認定された技術者

5）試験項目及び方法

a）電源表示（待ち受け表示ランプの点灯）

電源を投入し、サートの作動（待ち受け状態）を表示する縁色ランプ（LED）が点灯することを確認する。

b）内部湿度異常表示

レドーム先端の赤色ランプ（LED）が消灯していることを確認する。

C）受信表示

簡易点検器の電波（繰り返し周波数1KHz,1μsのパルスで変調された約9.35MHz）をサートに照射して、サートが、受信したことを表示するモニター音を発することを確認する。

d）応答表示

簡易点検器の電波をサートに照射すると、サートが正しく応答していることを表示する応答音が、簡易点検器のスピーカから出ることを確認する。

e）応答電波の停止

簡易点検器の電波をサートに照射しながら、サートの電源を切ると、

サートの緑色ランプが消灯する

サートからのモニター音が停止する

簡易点検器からの応答音が停止する

ことを確認する。

注意（1） 試験のレイアウトは、図4−2を参照して下さい。

注意（2）簡易点検器の取り扱い方法は、簡易点検器の取扱説明書を参照して下さい。

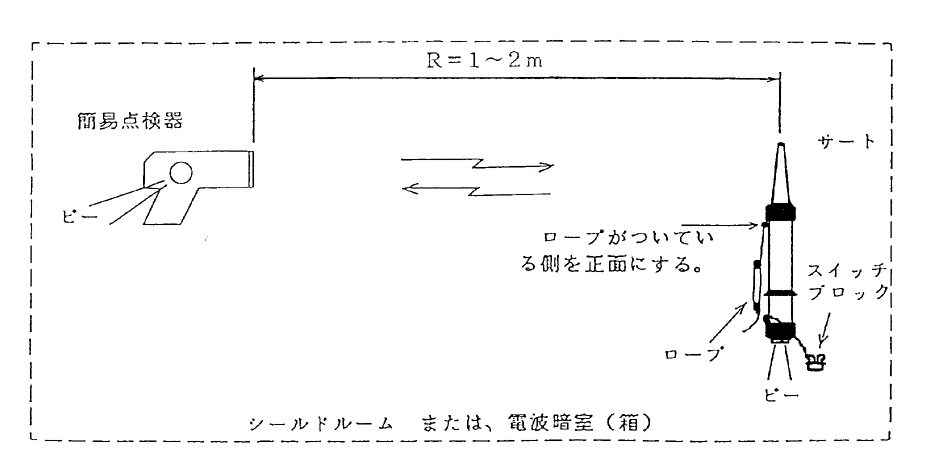

図7 動作試験レイアウト
