4−7 添付図書

4.7.1 アンテナの交換

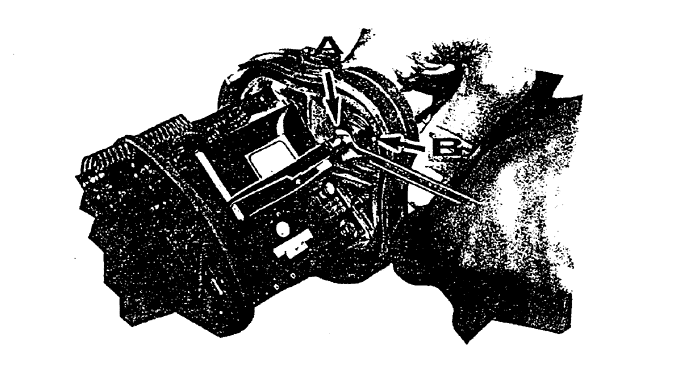

(1) ハウジングカバーを開け、アンテナに接続されているコアックスケーブルのコネクターを6mmのレンチを使ってはずす。（A部）

(2) アンテナ取り付けナットを13mmのレンチを使ってはずす。（B部）

(3) アンテナをハウジングカバーから引き抜き、新品のアンテナと交換する。

※アンテナ基部のアンテナパッキンのみ交換の場合も同じ。（C部）

(4) アンテナをもとの位置に挿入し、アンテナの根元を布で保護してブライヤーで押さえ、アンテナ固定ナットを締めつけます。

(5) コアックスケーブルのコネクターを締めつけ、ハウジングカバーを閉め、防水試験を行う。
