（2）運用方法

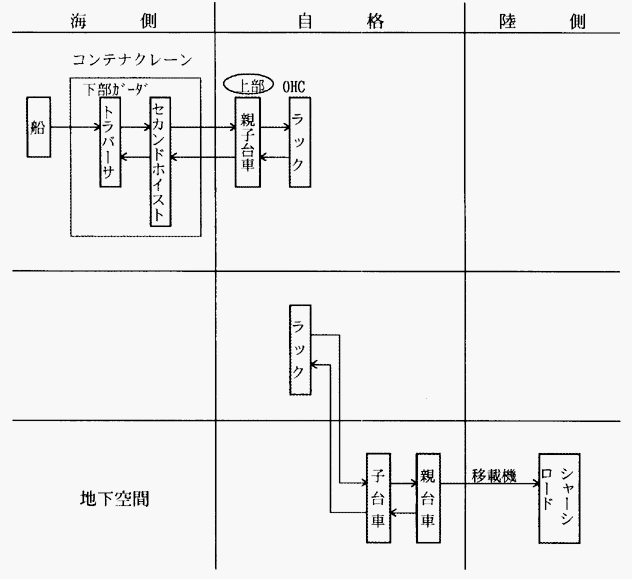

ターミナル断面図4.1.2に示した様に、未来型ターミナルのコンテナ搬送フローは下図としている。

上記フローは、以下の内容を特徴としている。

（a）海側本船荷役の搬送高さをコンテナクレーンの下部ガーダレベル（GL＋25m）とし、地上レベル設置のAGV、移載機、親子台車を介さず、自格上部に設置の搬送親子台車が岸壁と平行移動し、自格の各間口に停止し、子台車が約3m陸側に移動した位置（天井クレーンとのコンテナ受け渡しポイント）で待機する。

次に岸壁と直角に走行移動するOHCがコンテナをつかみ、自格の所定レーンヘ移動し、巻下げてラックヘ格納する。
