(3)海底面のラフネスを表す指数パラメータ
海底面のラフネスを表す指数パラメータ(γ)は、σr(θ)に影響する。また、地形によるShadowing効果としてσv(θ)に影響する。
3.0 < γ < 3.8と変化させた結果として、底質の粒径区分をClay(φ= 9)とFine Sand(φ= 2.5)とした場合の2例を示す。
図82 モデル出力のγによる変化(1)
10・log10[σv(θ)]:底質による体積散乱強度

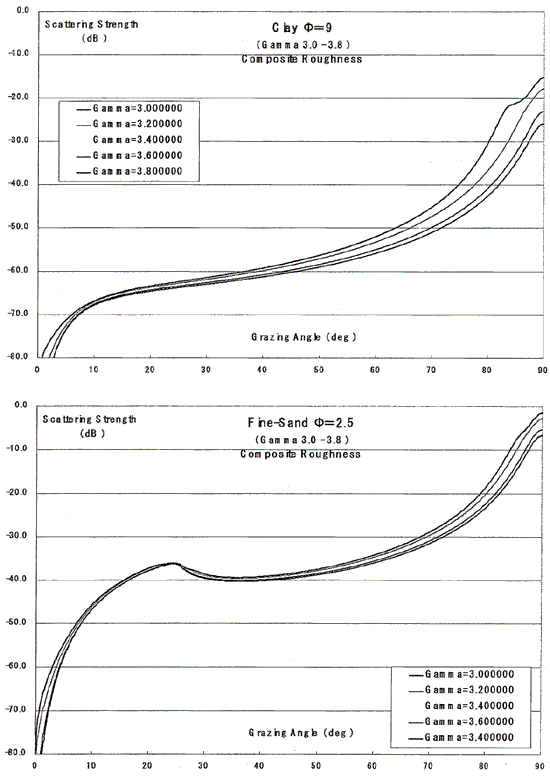

図83 モデル出力のγによる変化(2)
10・log10[σr(θ)]:海底面のラフネスによる後方散乱強度

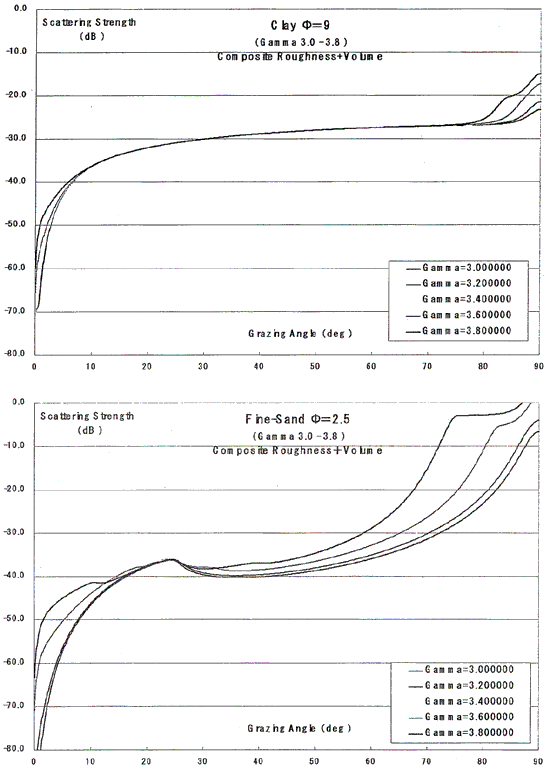

図84 モデル出力のγによる変化(3)
10・log10[σv(θ) + σr(θ)]:海底面の全散乱強度
|
