2-3 完成図面及び完成図書
目録
1. 一般配置図及び中央横断面
2. 船体線図
3. 船形寸法表
4. 木材寸法表
5. 復原性報告書
6. 海上公試運転成績表
7. 傾斜試験成績書
8. 重量重心総括表・重量重心計算書
9. 排水量等曲線図関係資料
10. 船舶検査証書
11. 船舶検査証書
12. 小型船舶登録事項通知書
13. 許可書
14. 艤装品リスト
15. 法定備品リスト
伊勢型木造船 一般配置図及び中央横断面図
|
（拡大画面：217KB）
|
 |

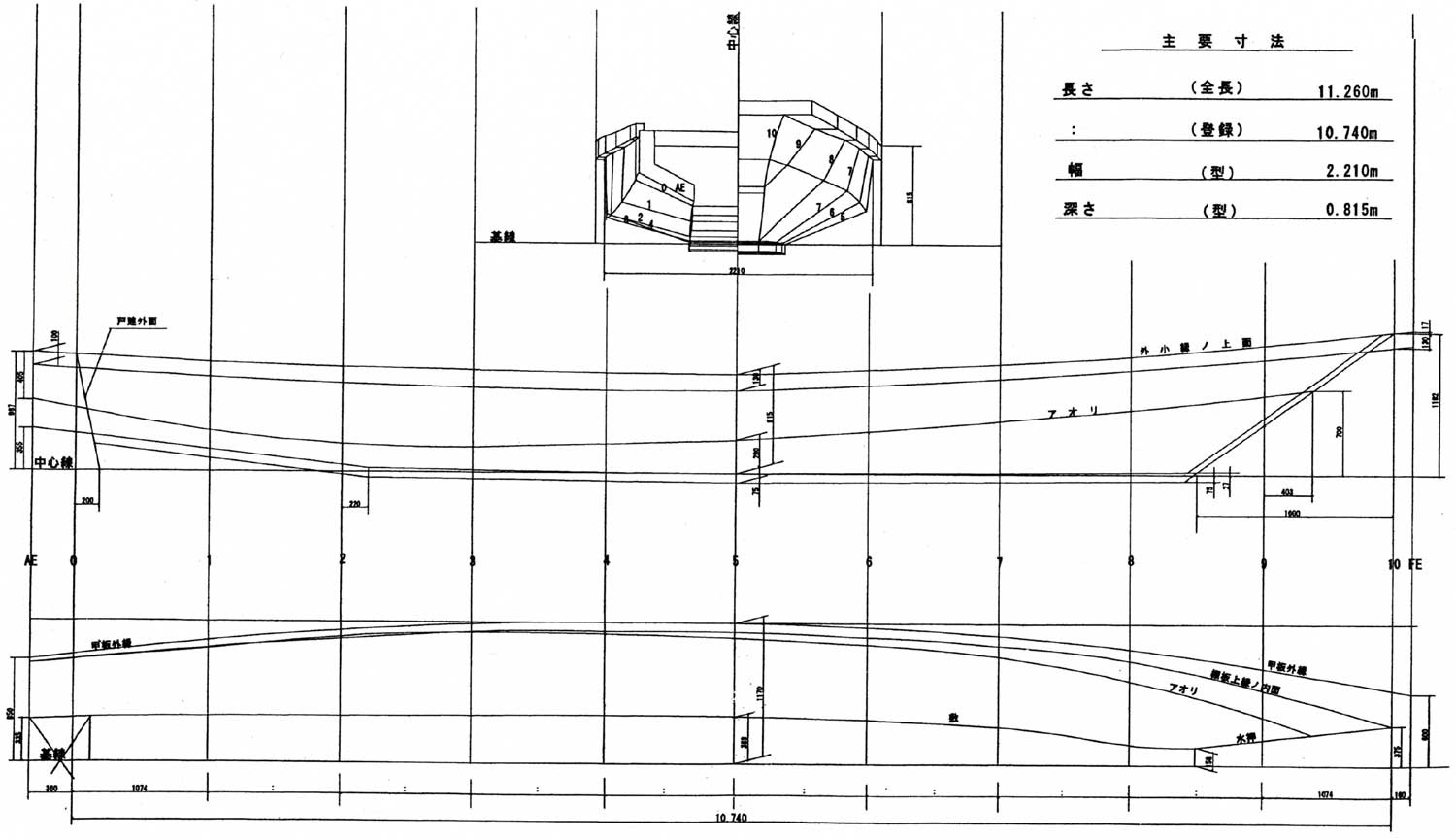

伊勢型木造船 船体線図
|
（拡大画面：91KB）
|
 |
伊勢型木造船船形寸法表（メートル単位）
|
船体ノ半幅 |
基線ヨリノ高サ |
| 番号 |
敷 |
アオリ |
柵板上縁内面 |
外小縁ノ上面 |
敷ノ上面 |
アオリ |
柵板上縁内面 |
外小縁ノ上面 |
| AE |
- |
820 |
820 |
850 |
355 |
582 |
873 |
987 |
| 0 |
370 |
850 |
850 |
894 |
312 |
525 |
852 |
966 |
| 1 |
382 |
962 |
947 |
1013 |
185 |
341 |
788 |
909 |
| 2 |
389 |
1052 |
1034 |
1101 |
57 |
231 |
738 |
888 |
| 3 |
396 |
1090 |
1095 |
1158 |
24 |
212 |
703 |
852 |
| 4 |
398 |
1080 |
1106 |
1177 |
12 |
244 |
684 |
827 |
| 5 |
388 |
1050 |
1098 |
1170 |
0 |
280 |
690 |
815 |
| 6 |
364 |
993 |
1064 |
1140 |
9 |
344 |
727 |
859 |
| 7 |
312 |
892 |
990 |
1067 |
18 |
444 |
789 |
916 |
| 8 |
169 |
698 |
866 |
968 |
27 |
531 |
861 |
974 |
| 9 |
- |
400 |
620 |
805 |
- |
652 |
952 |
1070 |
| 10 |
- |
- |
335 |
624 |
- |
- |
- |
1182 |
| FE |
- |
- |
- |
600 |
- |
- |
- |
1199 |
|
*特記の外、総て内寸法とする。
高さは基線より、幅は中心線よりの寸法とする。

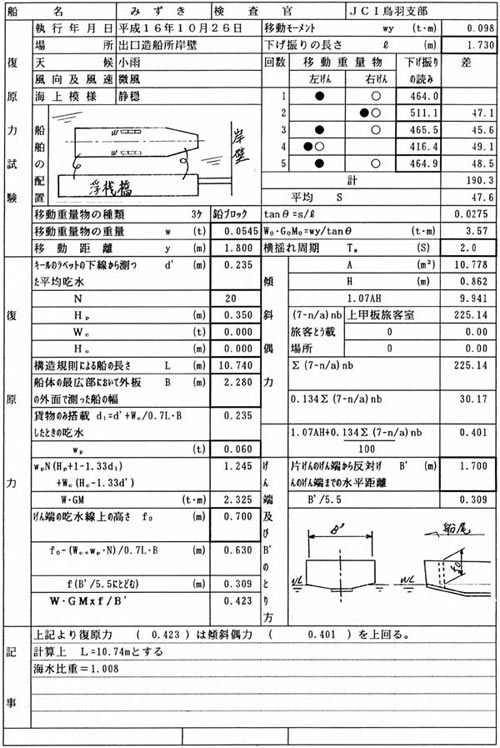

復原性書式
復元性基準第1号書式
|
|
|
