4.2.4 船燈(閃光灯)
海上交通安全法により、 危険物積載船標識として船舶に掲げる灯火である。規定により、夜間は少なくとも2海里の視認距離(光達距離)を有し、毎分120回以上140回以下の一定の周期で閃光を発する紅色の全周灯である。

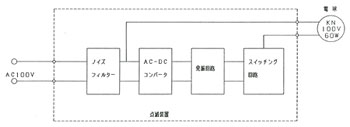

注:点滅装置は、発信回路、スイッチング回路を介して電気的な点滅を行っている。
試験に使用した船燈(閃光灯)の要目は、以下の通りである。
項目 |
仕様 |
名称 |
第1種紅色せん光灯(旧名称:甲種紅色せん光灯) |
型式 |
NARF-011 |
点滅装置 |
FA-P11 |
射光角度(度) |
360度 |
光達距離(海里) |
2海里 |
最小実行光度(cd) |
4.3cd |
せん光周期(回/分) |
120(+20,一0)回/分 |
適合電球 |
KN100V;60W |
完成重量(kg)本体寸法 |
1.7kg本体:外径192mm,高さ288mm |
|
(拡大画面:56KB) |
|

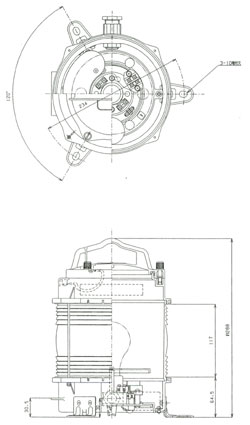

図8 閃光灯概観図 |
(拡大画面:12KB) |
|
|
