4.2.3 15インチ液晶表示器
主に主機関、補助機関等の監視装置において、温度、圧力その他のデータの表示を行うものである。
実際の作動としては、パソコン等からのRGB信号を入力とし、15インチの液晶画面上(1024×768ドット)にデータを表示する。
試験に使用された液晶表示装置の要目は以下の通りである。
項目 |
仕様 |
画面サィズ |
15型 |
画面有効エリア |
304.128(横)×228.096(縦)mm |
駆動方式 |
TFTアクティブ・マトリックス方式 |
画素構成 |
1024×768ドット |
表示色 |
フルカラー |
バックライト |
冷陰極管4灯エッジライト型バックライト(交換可) |
バックライト寿命 |
MTTF50000時間(室内における推定寿命) |
画面輝度 |
180cd/m2(typ) |
視野角 |
左右方向:85。(typ.左側、右側)上下方向:85。(typ.上側、下側) |
|
注:入力電源仕様・・・入力電源DC24V±25%
(環境仕様)
項目 |
仕様 |
仕様温度範囲 |
0℃〜+50℃ |
保存温度範囲 |
-20℃〜+60℃ |
湿度範囲 |
85%(メーカ仕様) |
耐振動 |
2(+3,・0)Hz〜13.2Hz振幅±LOmm13.2Hz〜100Hz加速度±0.7g |
|
注:外形寸法(mm)L・B・H 360×75×350 重量8kg
(拡大画面:52KB) |
|

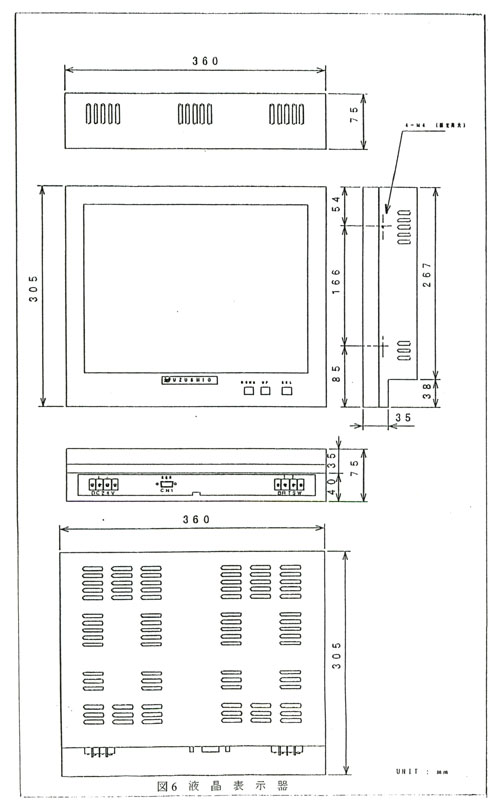

図6 液晶表示器 |
(拡大画面:29KB) |
|

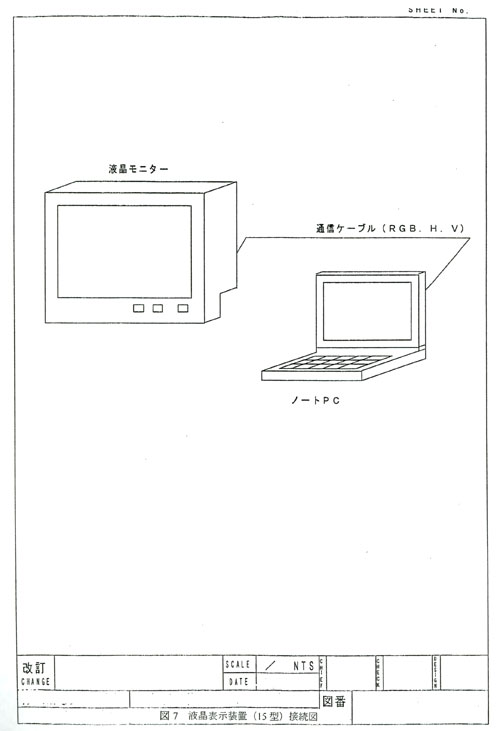

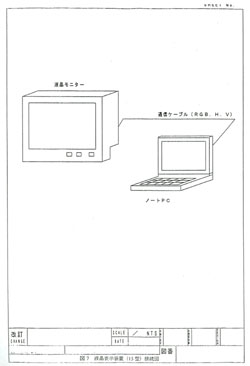

図7 液晶表示装置(15型)接続図 |
|
