問2-3-3

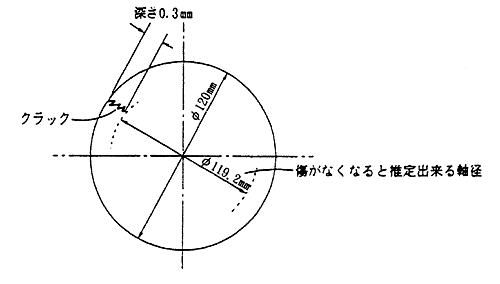

プロペラ軸径 120mmで,ヘアークラックが下記の如く発生した。修正して使用出来るか,下記計算式を用いて計算しJG機関規則に基づき判定せよ。
但し,プロペラ軸材料はSF45,第1種軸,プロペラとの結合はキー付とする。
○ 主機関 出力……700PS 回転数……1000rpm プロペラ軸回転数…… 650rpm
○ 材料の規格最小引張強さ 45kg/mm2とする。
計算式
dp: プロペラ軸の径(mm) H : 連続最大出力時の軸馬力(馬力) R : 連続最大出力時の中間軸の回転数(rpm) K2: 3・10表に掲げるプロペラ軸の設計に関する係数(1.26) Tp: 材料の規格最小引張強さ(kg/cm2) di: 軸が中空である場合その内径(mm) da: 軸が中空である場合その実際の外径(mm)
dp: プロペラ軸の径(mm)
H : 連続最大出力時の軸馬力(馬力)
R : 連続最大出力時の中間軸の回転数(rpm)
K2: 3・10表に掲げるプロペラ軸の設計に関する係数(1.26)
Tp: 材料の規格最小引張強さ(kg/cm2)
di: 軸が中空である場合その内径(mm)
da: 軸が中空である場合その実際の外径(mm)
