点，また伸びを計測するための測定工具が必要でこれをセットするためのスペースを要する点，計測に或る程度の熟練が必要な点などがこの方法が広く用いられない要因となっている。

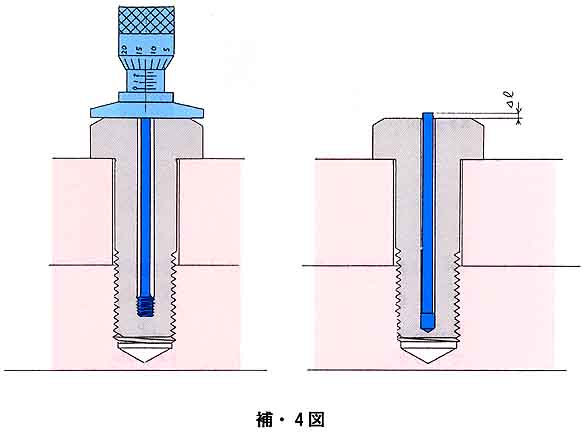

また，補・1図(B)のようなヘッドボルトの場合，そのままではこの方法の適用が困難で，これを適用するためにはボルトを中空ボルトにして補・4図のようなデプスゲージを用いるか，またはボルト側にあらかじめピンをセットしたボルトを用いるなどの工夫が必要である。

これと同じ思想に基づく締付け法として中大型機関などでボルトの径が大きく充分な締付けトルクを与えることが困難な場合用いられる油圧ジャッキによる方法(補・5図)がある。すなわち，あらかじめ適正締付けに相当する油圧を油圧ジャッキにかけボルトに引張力を与えてボルトが伸びた状態でナットをセットする方法である。

また油圧ジャッキのかわりにボルトをあらかじめ適正締付け状態になる寸法に加熱して熱膨張させた状態でナットをセットする方法などは皆この伸び計測法の分類に入る。この方法はシリンダヘッドの締付け，主軸受冠の締付けなどに主として用いられる。
