(c) 電路のつり脚(図4.21〜4.22) 電路つり脚の相互間隔は、電路の幅、つり脚の強度等により決まるが一般に1500m前後に取付けるのが普通である。下記にその取付例を図示する。

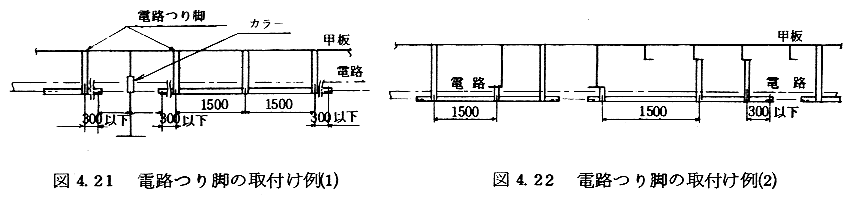

(c) 電路のつり脚(図4.21〜4.22)
電路つり脚の相互間隔は、電路の幅、つり脚の強度等により決まるが一般に1500m前後に取付けるのが普通である。下記にその取付例を図示する。
(d)取外し式(図4.23) 甲板又は隔壁貫通金物を取付けた側の電路は、ケーブル布設作業時のケーブル導入、ケーブさばき、防水工事等を容易にするために、取り外し式とし、取外し式電路金物の長さは 700mm 以上 とすれば作業がしやすい。また、壁付2段電路の反可壁側の電路は、取外し可能なビス止とすることが望ましい。

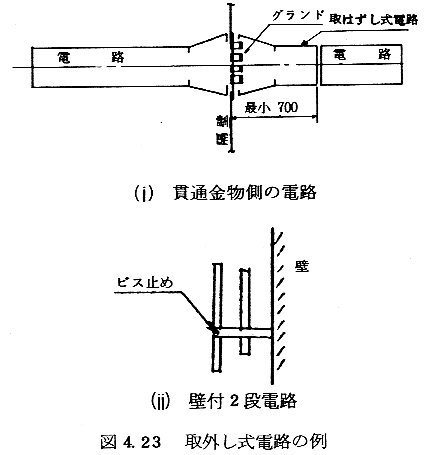

(d)取外し式(図4.23)
甲板又は隔壁貫通金物を取付けた側の電路は、ケーブル布設作業時のケーブル導入、ケーブさばき、防水工事等を容易にするために、取り外し式とし、取外し式電路金物の長さは 700mm 以上 とすれば作業がしやすい。また、壁付2段電路の反可壁側の電路は、取外し可能なビス止とすることが望ましい。
(e)2段式電路(図4.24) ケーブルの布設本数が多く、しかも、布設スペースが狭い場合は、2段式電路とするが、この場合上下電路の間隔は約100mmとし、また、上下電路のシフトは50mm以上とすること。

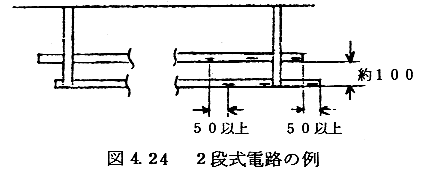

(e)2段式電路(図4.24)
ケーブルの布設本数が多く、しかも、布設スペースが狭い場合は、2段式電路とするが、この場合上下電路の間隔は約100mmとし、また、上下電路のシフトは50mm以上とすること。
(2) 枝電路(図4.24)(a)取付け場所 枝電路金物は、一般にビーム、ガータ等船殼部材に取付ける場合が多く、その取り付け例を次に図示する。
(2) 枝電路(図4.24)
(a)取付け場所
枝電路金物は、一般にビーム、ガータ等船殼部材に取付ける場合が多く、その取り付け例を次に図示する。
