（d）仕様
a）斜行エレベーター
| 寸法 |
1.8m×1.5m×2.5m |
| 規格 |
17人乗り、速度90m/分 |
| 高低差 |
水平99m |
| シャフト |
延長113m |
| 階段道 |
幅員2.7m |
| 運転時間 |
路面電車の運行時間等日常的な時間帯 |
| 往復時間 |
3分39秒 |
| 乗降口 |
5箇所（その他非常口3箇所） |
| 横断整備 |
各乗降口から既存道路まで整備 |
| 安全対策 |
テレビカメラ、緊急時の外部との連絡設備を設置 |
|

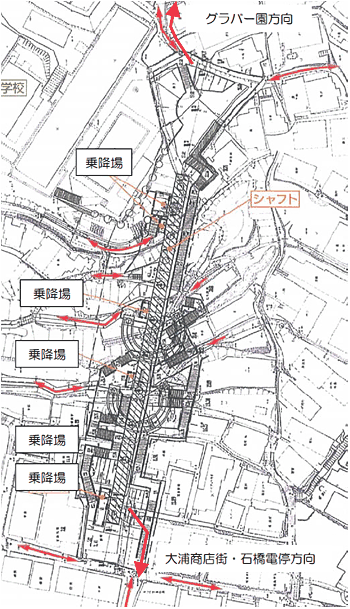

図2-41 平面図
b）垂直エレベーター
| 寸法 |
1.4m×1.35m×2.3m |
| 規格 |
11人乗、速度90m/分 |
| 高低差 |
水平80m |
| シャフト |
|
| 階段道 |
幅員4m |
| 運転時間 |
6:00〜23:30（斜行エレベーターと同じ） |
| 往復時間 |
1分36秒（片側各階停止で片側ノンストップ） |
| 乗降口 |
3箇所（1階、2階、3階） |
| 横断整備 |
各乗降口から既存道路まで整備 |
| 安全対策 |
監視カメラ、非常ボタン、インターホンにより外部との連絡設備設置 |
|

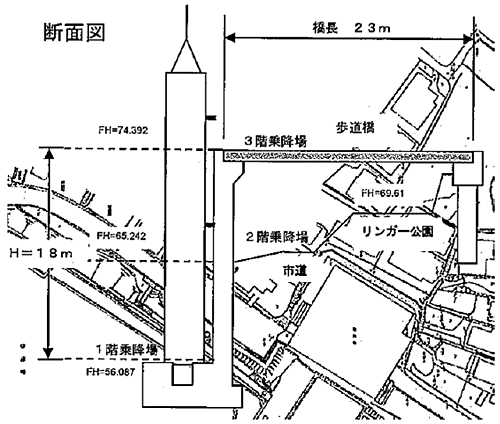

図2-42 断面図
（e）運用
・都市計画道路として整備されたもので市が管理を行っている。
・運行時間中は管理人が常駐し清掃・点検を行っている（シルバー人材センターに委託）。
・通常のエレベーターと同様に、誰でも利用できる。
|
