7. アクリロニトリル

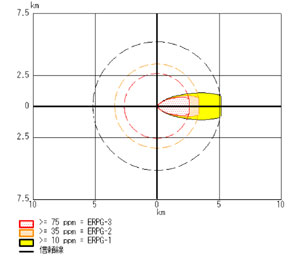

図7-1
流出量：1（KL） 風速：0.62（m/s） 気温：20（℃）

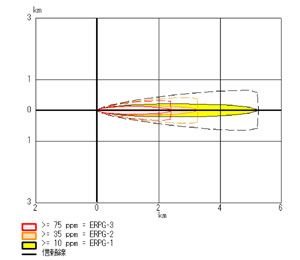

図7-2
流出量：1（KL） 風速：5（m/s） 気温：20（℃）

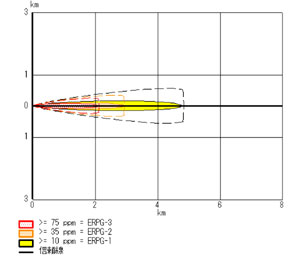

図7-3
流出量：1（KL） 風速：10（m/s） 気温：20（℃）

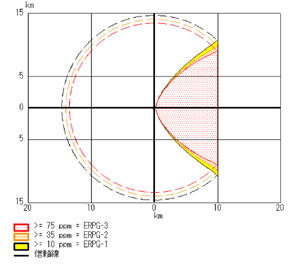

図7-4
流出量：200（KL） 風速：0.62（m/s） 気温：20（℃）

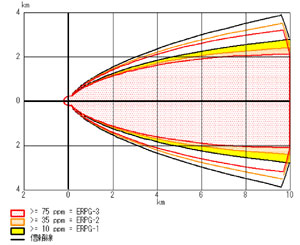

図7-5
流出量：200（KL） 風速：5（m/s） 気温：20（℃）

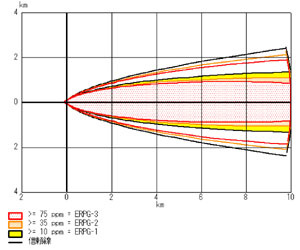

図7-6
流出量：200（KL） 風速：10（m/s） 気温：20（℃）

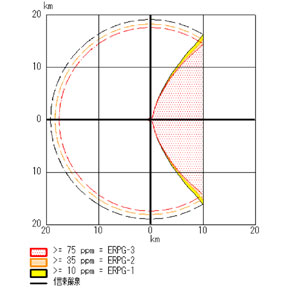

図7-7
流出量：1000（KL） 風速：0.62（m/s） 気温：20（℃）
図7-8
流出量：1000（KL） 風速：5（m/s） 気温：20（℃）

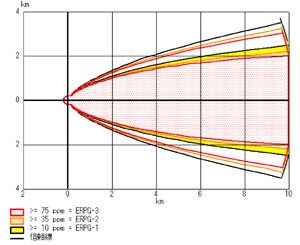

図7-9
流出量：1000（KL） 風速：10（m/s） 気温：20（℃）
|
