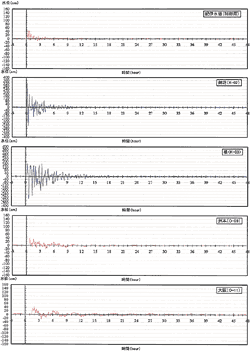

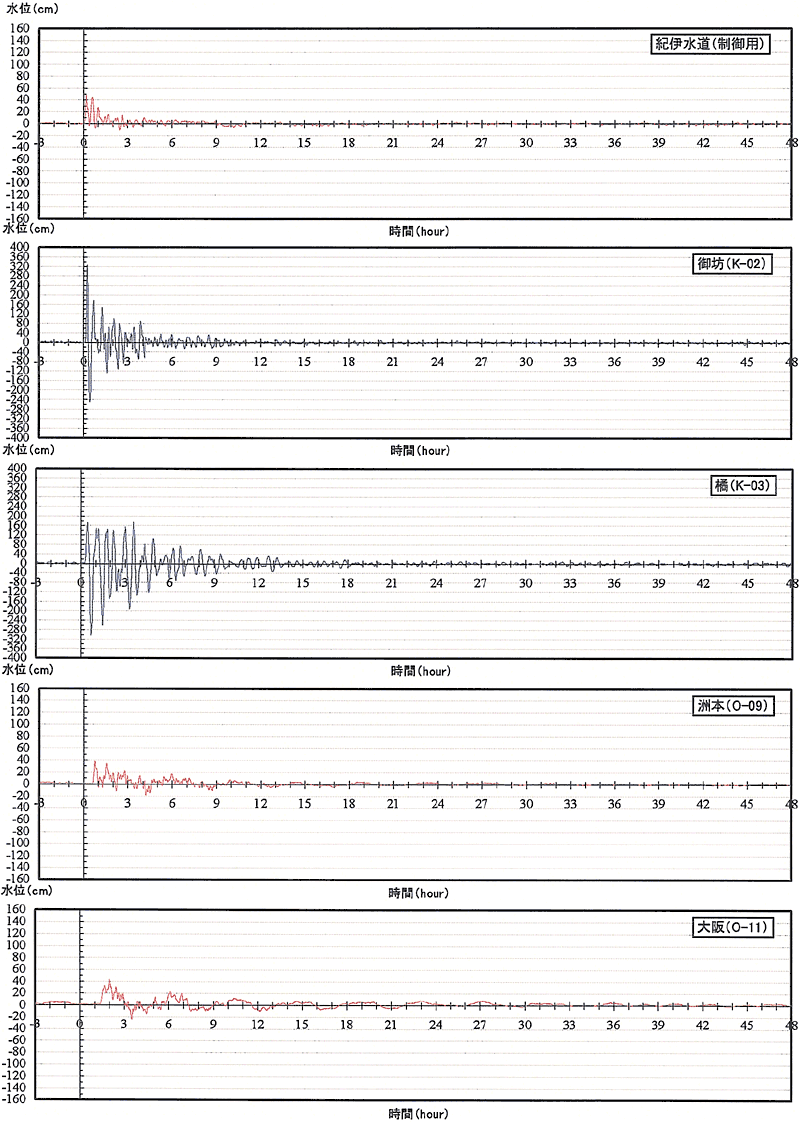

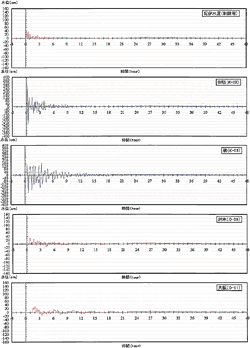

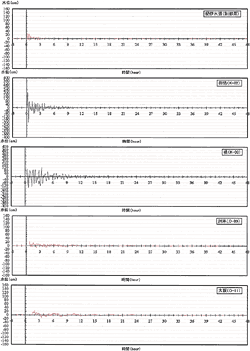

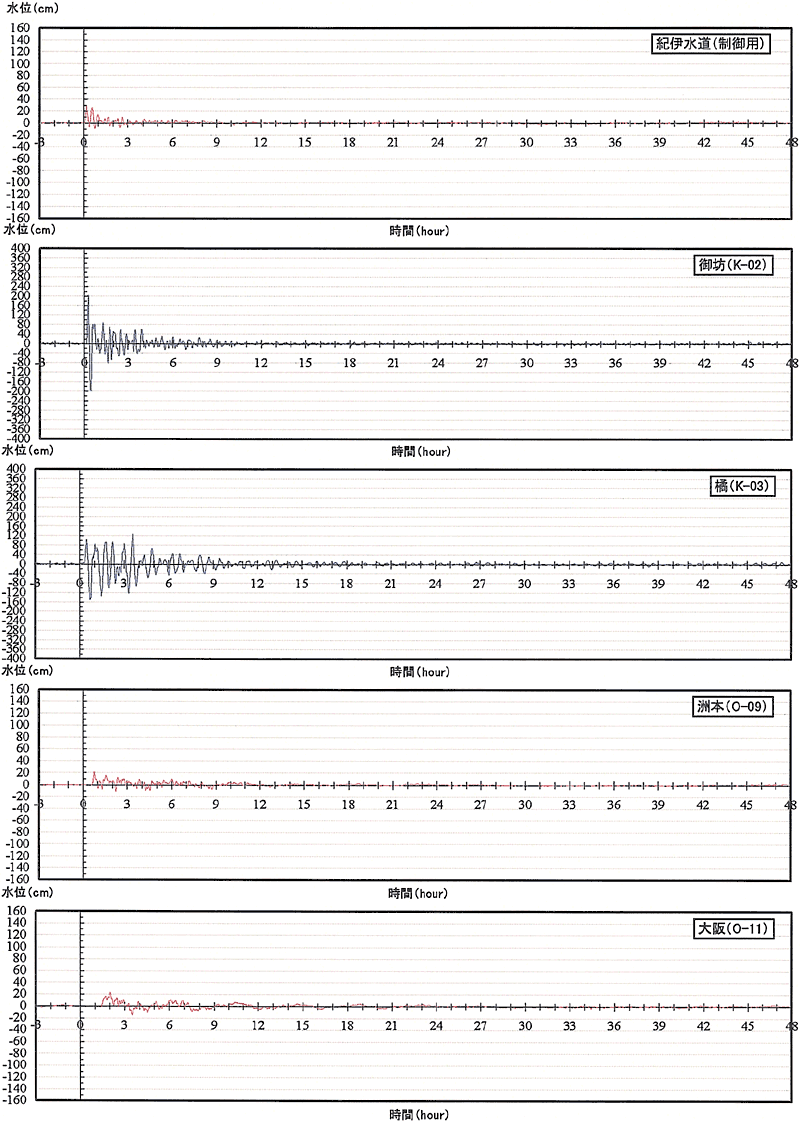

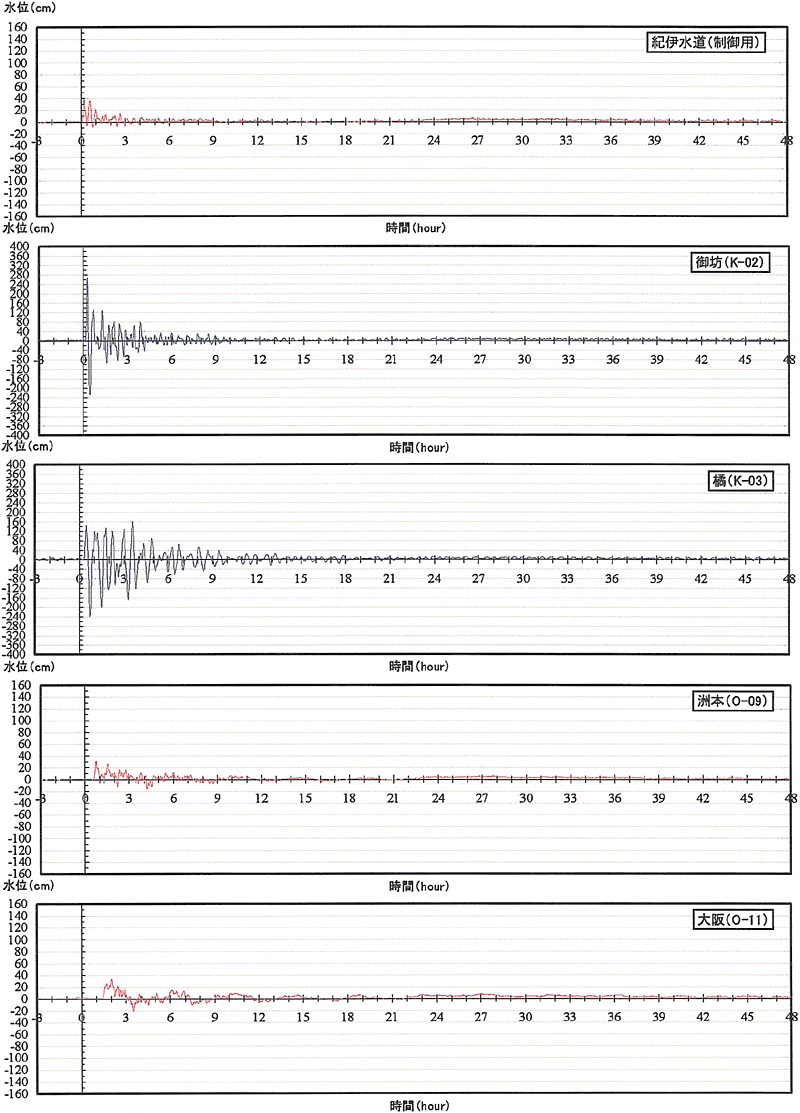

図6-3〜6-5は、代表地点における津波波形を示し、各々、規模1（チャンバー内の水位高さ30cm）、規模2（チャンバー内の水位高さ45cm）、規模3（チャンバー内の水位高さ60cm）のものである。

　どの測点もチャンバー内の水位高さが高くなるほど津波も大きくなっているが、津波の到達時間や波形パターンに変化はみられない。またゲート操作によって発生させた津波（図5-2参照）と、津波発生装置によって発生させた津波を比較すると、津波の到達時間や波形パターンは非常に良く似ている。津波波高の大きさは、ゲート操作によるものよりも小さいが、それでも規模3の御坊で320cm強、大阪で40cm強ほどでている。

　なおここでは示していないが、津波の再現性も非常に高く、津波発生装置の性能の高さを確認することができた。
